400-1000En el caso de losEl PE Pel mismoPProducciónLínea con SJ150/38Extrusor400 kW con una potencia de 1400 kg/h
A. ¿ Qué?Características del HYPET400 a 1000 mmEl PEEl tubo ELínea de extrusión
HYPET ventajas únicas Excepto las mismas características con otro proveedor
| EE: No |
Las partidas |
Especialidad |
| 1 |
Producción alta |
Asegurarle el mayor rendimiento en comparación con otros |
| 2 |
Caja de engranajes de nueva tecnología |
Caja de engranajes de alto par |
| 3 |
Parafusos y barril |
El material bimetal garantiza una vida útil más larga, garantizando 24 meses |
| 4 |
Elementos eléctricos y caja |
En desmontable, con marcas mundialmente famosas como ABB, Siemens, Schneider, Delta, bien organizado. |
| 5 |
Sistema de control HYPET con PLC |
Con operación fácil, gestión completa, ahorro de energía y recuento, y sistema de control inteligente |
| 6 |
Dispositivo de iluminación de tuberías |
Para hacer que la tubería brille y suave |
| 7 |
Contenedor de vacío 304 de acero inoxidable |
Control automático del nivel y de la temperatura del agua |
| 8 |
Cortador planetario sin astillas |
En el nuevo dispositivo para cortar el tubo para ahorrar el material |
B. Artículos comerciales:
| EE: No |
Artículos principales |
Cuánto tiempo |

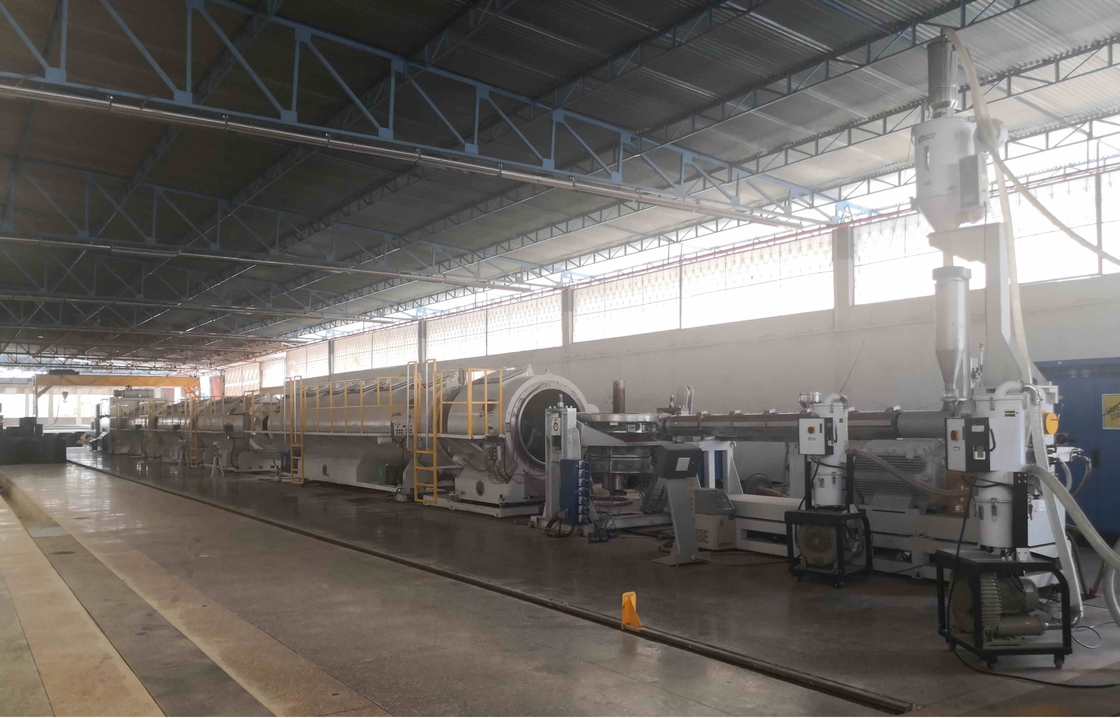

| Línea de tubería de PE de 400-1000 mm con extrusora SJ150/38 |
| 1 |
HYSJ150/38 extrusora de tornillo único de 400 kW de potencia del motor |
1 juego |
| 2 |
Sistema gravimétrico para el peso por metro fabricado en China |
1 juego |
| 3 |
HD3000 secador de agua caliente vertical |
1 juego |
| 4 |
Cargador automático al vacío AL700 |
2 juegos |
| 5 |
HYSJ35/25 extrusora de tornillo único para tiras de color |
1 juego |
| 6 |
Cabeza de matrices: 400/450/500/560/630/710/800/900/1000 mm en el PN 8-10-16-20 |
1 juego |
| 7 |
Tanque de vacío en 3.000 mm |
1 juego |
| 8 |
Contenedor de vacío en 9.000 mm |
1 juego |
| 9 |
Dispositivo de sellado del depósito de vacío para 400/450/500/560/630/710/800/900/1000 mm |
1 juego |
| 10 |
Dispositivo de sujeción para tuberías de PE |
1 juego |
| 11 |
Cuenca de refrigeración en 9 000 mm |
3 juegos |
| 12 |
Dispositivo de sellado del tanque de refrigeración para 400/450/500/560/630/710/800/900/1000 mm |
3 juegos |
| 13 |
Unidad de arranque tipo garras 10 |
1 juego |
| 14 |
Cortador planetario |
1 juego |
| 15 |
Es un estafador. |
1 juego |
Las observaciones:
1Condición del precio y destino Fuera de fábrica Wuhan China
2Método de pago: el 30% del total será pagado por T/T como depósito, el saldo será pagado después de la prueba y antes del envío por T/T o por L/C irrevocable a la vista.
3- Período de entrega: 60 días después de recibir el depósito.
4Período de validez: 30 días después de la garantía.
5- Garantía: un año después de la puesta en servicio en el taller del cliente.
6- Formación: tanto en China como en la tienda del cliente están disponibles.
C. Especificación de la máquina
| Parte |
Punto de trabajo |
Descripción |
| Extrusor |
Modelo de extrusora |
HYSJ-150/38 de un solo tornillo |
| Producción |
1500 kg/h para el PE |
| Altura del centro |
En el caso de los vehículos de motor |
| Dimensión |
Se trata de una muestra de las características de los vehículos de motor. |
| Peso |
8 000 kg |
| ¿Qué quieres decir? |
Diámetro |
Ø150 mm |
| Proporción de identificación del tornillo |
38:1 |
| Velocidad del tornillo |
94 rpm |
| El material |
38CrMoAlA + aleación especial |
| Acaba. |
Relleno de nitrógeno (0,50 a 0,70 mm de profundidad) y pulido |
| Núcleo del tornillo |
Control automático de la temperatura |
| En barril |
El material |
Barril de metal bimétrico |
| Finalización interior |
Relleno de nitrógeno (profundidad de 0,50 a 0,70 mm) |
| Área de control de la calefacción |
10 zonas |
| Modo de calefacción |
Calentador de aluminio fundido |
| Potencia de calefacción |
10 kw x 8 juegos |
| Sistema de refrigeración |
Ventilador de refrigeración de barril de bajo ruido |
| Potencia de refrigeración |
0.75 kw x 8 juegos |
| Caja de engranajes |
Materiales para la vivienda |
El hierro dúctil QT-500 |
| Material del engranaje |
20CrMnTi |
| Superficie del engranaje |
Las demás partidas de las máquinas y aparatos de construcción |
| Material del eje |
40Cr |
| Motor de conducción |
Potencia del motor CA |
Motor de corriente alterna de 400 kW |
| Controlador de inversor de CA |
Inversor delta de tipo pesado |
| Sistema de control eléctrico |
Sistema de control por control automático |
Todo el sistema de control Siemens PLC con software HYPET. |
| Opción de control: |
Se puede ofrecer RKC y control tradicional |
| Componentes eléctricos |
Marcado en Siemens, Schneider RKC Omron, ABB, FUJI, y pequeñas piezas sin importancia en China marca famosa |
| Zona de temperatura adicional para la cabeza del molde |
diseñado de acuerdo con la zona de calefacción real |
2.Secador de agua caliente vertical
| Especificación |
Descripción |
| Número de modelo |
HY-HD3000 |
| El poder |
3 000 kg |
| Calentador |
7.5 CV |
| la revolución |
3W |
| demencia |
Las emisiones de CO2 de las centrales eléctricas |
| Peso |
1300 kg de peso |
3.El vacíocargador automático
| Especificaciones |
Parámetro |
| Modelo |
El valor de la ayuda |
| Formulario de trabajo |
Tipo de inducción |
| El poder |
1.5kw, 3P |
| Capacidad |
550 kg de peso |
| el volumen |
10 litros |
| Diámetro de la manguera de alimentación |
F38 mm |
| Tiempo de alimentación |
10-15 segundos |
| Dimensión del cuerpo |
410 × 400 × 710 mm |
| Dimensión de la trampilla |
Para el uso en vehículos de motor |
| Peso |
80 kgs
|
4.HY35/25 extrusora de un solo tornillo para tiras de color
| Especificación |
Descripción |
| En barril |
38CrMoAIA, nitrificación |
| ¿Qué quieres decir? |
38CrMoAIA, nitrificación |
| Producción |
17 kg/h |
| Diámetro de los tornillos |
Ø35 mm |
| Parafusos L/D |
25:1 |
| La potencia de accionamiento |
4 kW |
| El control del motor |
Inversor de CA, Delta |
5. cabeza de las matrices: G1000 en 4 grados de presión
| Especificación |
Descripción |
| Método de proyecto |
De acuerdo con la tecnología de Alemania |
| Tamaños para tubos |
400/450/500/560/630/710/800/900/1000 mm en el PN 8-10-16-20 |
| Material de la cabeza de la matriz |
40CrMo |
| Materiales de las mangas de calibración |
Cobre o acero inoxidable para la opción. |
| Canal de flujo |
con un contenido de aluminio superior a 10%, pero no superior a 50% |
| Función de luz del tubo |
Con HYPET más brillante |
| Calentador |
Calentadores de acero inoxidable Mica
|

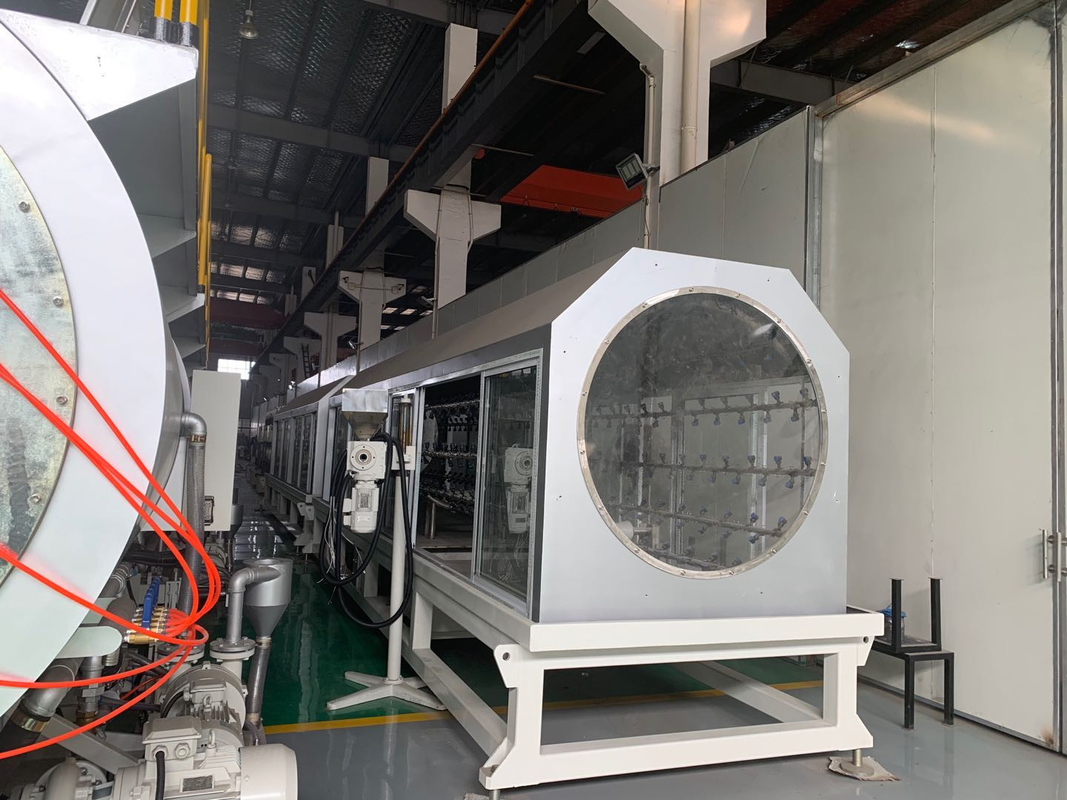

6- Tanque de vacío en 3.000 mm
| Especificación |
Descripción |
| El material |
Acero inoxidable 304 |
| Duración |
3,000 mm |
| Altura del centro |
Las demás: |
| Dia. rango |
Ø400 ~ Ø1000 mm |
| bomba de vacío |
2 x 7,5 kW |
| grado de vacío ajustable |
0~-0,06MPa |
| bomba de agua |
2 x 11 kw |
| método de enfriamiento |
refrigeración por rociado |
| puntos de rociado |
150 puntos |
| tipo de rociado |
G1×Φ3 |
| filtros |
G1,5 |
| Tamaños de las tuberías |
G2 |
| Potencia del motor móvil |
1.1 kw |
| rango de dirección hacia adelante o hacia atrás |
± 800 mm |
| rango de dirección hacia arriba y hacia abajo |
± 80 mm |
| rango de dirección izquierda o derecha |
± 60 mm |
7- Tanque de vacío en 9.000 mm 1 juego
| Especificación |
Descripción |
| El material |
Acero inoxidable 304 |
| Duración |
9,000 mm |
| Altura del centro |
Las demás: |
| Dia. rango |
Ø400 ~ Ø1000 mm |
| bomba de vacío |
4 x 5,5 kW |
| grado de vacío ajustable |
0~-0,06MPa |
| bomba de agua |
4 x 11 kw |
| método de enfriamiento |
refrigeración por rociado |
| puntos de rociado |
350 puntos |
| tipo de rociado |
G1×Φ3 |
| filtros |
G1,5 |
| Tamaños de las tuberías |
G2 |
| Potencia del motor móvil |
1.1 kw |
| rango de dirección hacia adelante o hacia atrás |
± 800 mm |
| rango de dirección hacia arriba y hacia abajo |
± 80 mm |
| rango de dirección izquierda o derecha |
± 60 mm
|
8. tanque de refrigeración en 9.000 mm 1 juego
| Especificación |
Descripción |
| Rango de las tuberías |
Ø400 a 1000 mm |
| Duración de la caja de vacío |
9,000 mm |
| Construcción |
Método de pulverización |
| Potencia de la bomba de agua |
7.5 kw x 2 juegos |
| No. de la boquilla |
Las demás: |
| No de filtro |
2 juegos |
| Número de bypass |
2 juegos |
| Vía de control del nivel del agua |
Válvula de flotación |
| Material de cubierta |
Placas de aleación de aluminio |
| El material |
Acero inoxidable 304 |
| Control de la temperatura del agua |
Válvula de regulación automática |
| Tubo de entrada |
G1,5 |
| Tubo de salida |
G2 |

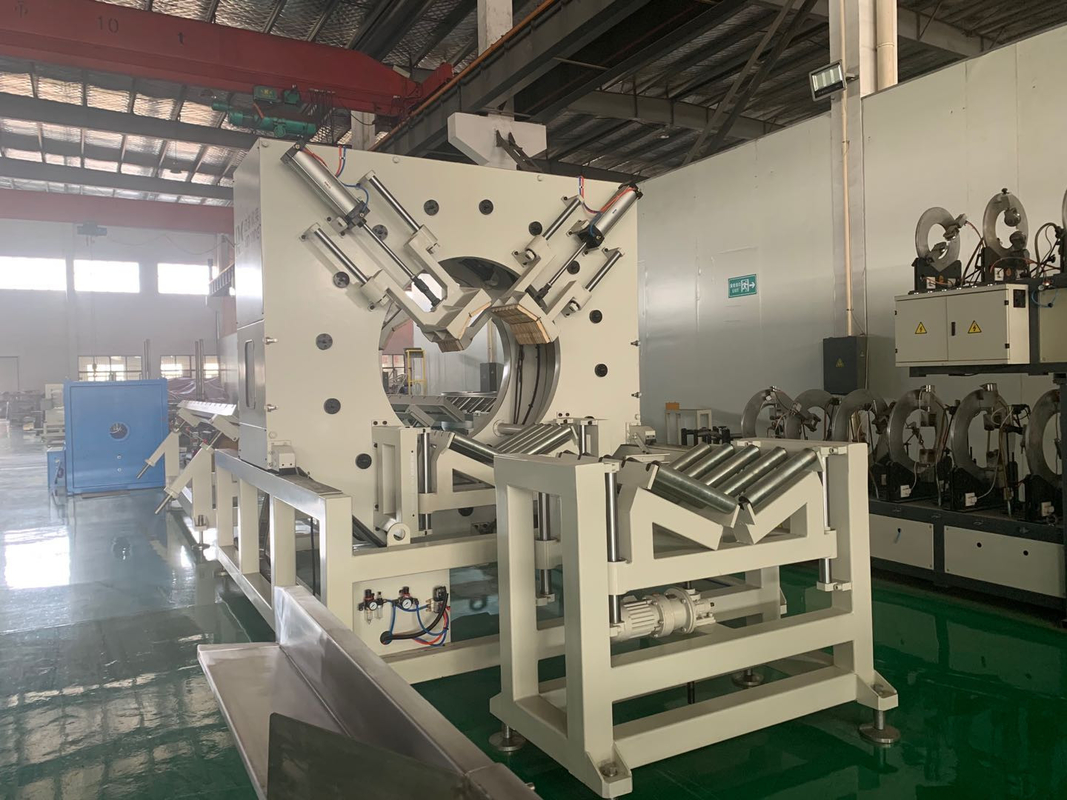

9- Saca la unidad 1.
| Especificación |
Descripción |
| Tipo de arranque |
10 orugas |
| Altura del centro |
Las demás: |
| Para el tamaño del tubo |
Ø400 ~ Ø1000 mm |
| Método de conducción |
Motorizado por bloques de caucho |
| Velocidad de conducción |
0.1-1 m/min |
| Tamaños de apariencia |
Cuadro de las medidas de ensayo |
| Tipo de motor |
Motor de servicio |
| Potencia del motor |
0.55kW x 10 juegos |
| Sistema de control |
PLC |
| Duración de la oruga en contacto |
3,000 mm |
| Max. potencia de conducción |
90,000 N |
| Fuerza máxima de presión |
5,000 N |
| Tipo de sujeción |
4 abrazaderas mecánicas y 6 neumáticas |
| Caja de engranajes |
Motor con caja de engranajes helicoidal fuerte |
| Ancho de la oruga |
60 mm |
| Control de las orugas |
4 cilindros |
| Sistema de medición |
Código instalado |
| Modo de ajuste |
Las demás: |
| Presión de presión en la tubería |
Las demás máquinas y aparatos para la fabricación de máquinas y aparatos para la fabricación de máquinas |
| Posición de la oruga hacia abajo |
Con una capacidad de carga superior a 300 W |
| Presión del aire |
0.4-0.6Mpa |
| Distancia máxima de apertura |
15000 mm |
10- Cortador planetario 1 juego.
| Especificación |
Descripción |
| Tipo de corte |
el corte planetario (automático/manual) |
| Material para cortar |
Cuchillas de sierra con cabeza cortadora de carburo |
| Precisión de corte |
≤ 3 mm |
| Sistema de control |
Sistema de control automático PLC |
| Rango de corte |
Ø400 Ø1000 mm |
| Distancia de movimiento móvil |
Las demás: |
| espesor máximo de corte |
60 mm |
| Altura del centro |
Las demás: |
| Dispositivo de alimentación |
Sistema hidráulico |
| Potencia de la bomba hidráulica |
0.75kw |
| Potencia del motor de corte |
7.5 kw |
| Motor de rotación |
2.2kw |
| Partes neumáticas |
importados de Taiwán (o Alemania) |
11.- ¿ Qué pasa?Cker 1 conjunto
| Especificación |
Descripción |
| Tabla inclinada |
Las demás máquinas y aparatos |
| Duración nominal |
6 metros cuadrados |
| Material del paracaídas para tropezar |
Acero estructural rígido |
| Método de control |
Control por PLC |
