Línea de tubería de alcantarillado de PVC de drenaje de agua de alta eficiencia de 40-250 mm con extrusora de tornillo paralelo HYPS90/28 con motor de 55kw Producción 500 kg/h

Marca:	Hypet
Número De Modelo:	Línea de producción de tuberías de PVC de 40-250 mm con HYPS90/28
Cuota De Producción:	1 juego
Precio:	USD 82000/set
Tiempo De Entrega:	Entre 45 y 75 días
Payment Terms:	LC, T/T

Información Detallada

Descripción del producto

Información Detallada

Lugar de origen:

Porcelana

Certificación:

ISO9001,CE

Detalles de empaquetado:

Paquete estándar para el transporte marítimo

Capacidad de la fuente:

Máquina de fabricación de tuberías de PVC de 40-250 mm 50 unidades por año

Resaltar:

Línea de alcantarillado de PVC para el drenaje de agua

Línea de extrusión de tuberías de drenaje de PVC de 40-250 mm

Línea de extrusión de tuberías de drenaje de alta eficiencia

Descripción del producto

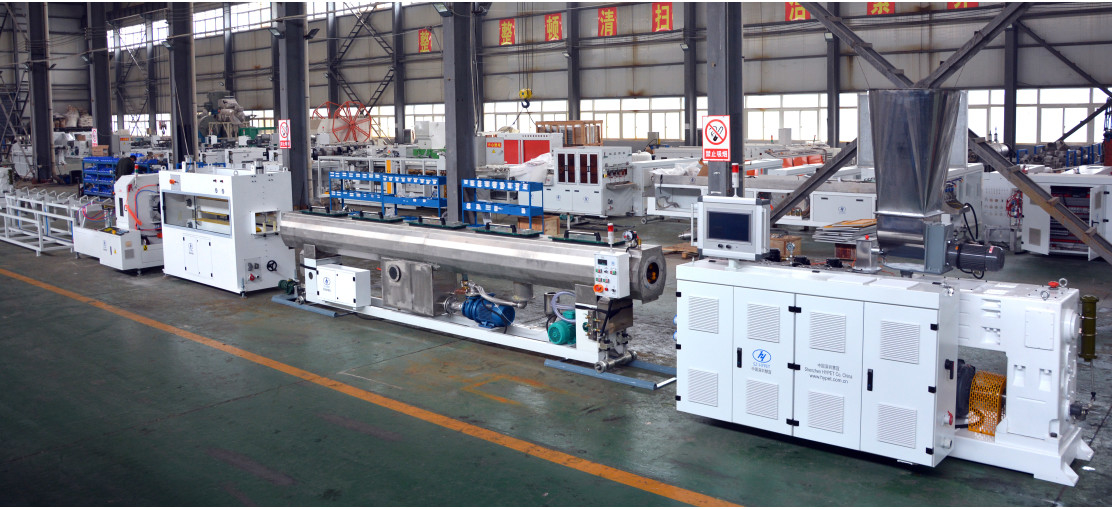

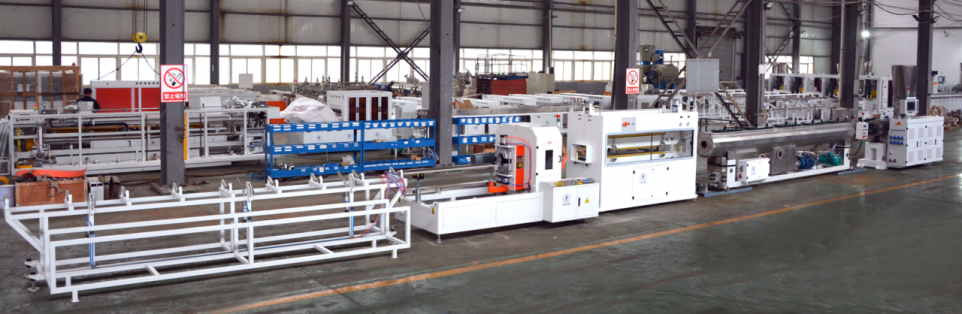

40-250milímetrosPVCPipePAGLínea de producción con extrusora de doble tornillo paralelo HYPS90/28 con motor de 55kw y salida de 500kg/h

A. Especialidad de la tubería de PVC.

SN	Elementos	especificación
Características	Alto rendimiento	500 kg/h, con alta velocidad
	Alta eficiencia	La calidad estable y el funcionamiento eficiente hacen que los empleados estén altamente calificados.
	Ahorro de energía	Puede ahorrar energía entre un 20 y un 30% mediante máquina y software.
	Control inteligente de IA	Software PLC + HYPET para controlar la operación automáticamente y guardar cada caso de formulación.
Información de la máquina	Productos	Tuberia fria y caliente
	Materia prima	polvo de PVC
	Producción	300-500kg/h
	Velocidad de producción máxima	5 m/min
	Rango de diámetro de productos	40-250 mm
condiciones de trabajo	Energía eléctrica	Trifásico, 420v +/- 10%, 50Hz (otros para opción
	poder total	70kw para potencia de instalación, potencia de funcionamiento real: 37kw
	agua de refrigeración	≤20°C; ≥0,3Mpa
	agua comprimida	﹥0,3m3/min, ﹤0,5Mpa
	Tamaños totales (LWH)	24000* 1600*2500 milímetros
Explicación general de la máquina	altura central	1000 mm
	Dirección de operación	De derecha a izquierda (otro puede ser una opción)
	Producción	La capacidad de producción varía con los materiales y el condiciones de operación.
	Comentarios sobre tecnología	sigue teniendo el derecho de mejorar las especificaciones de la línea, si hay alguna modificación en En el futuro, el cliente no será informado.

B, Artículos comerciales:

1, piezas de la línea principal:

SN	Artículos principales	Cantidad
Tubería de PVC de 40-250 mm con extrusora HYPS90/28
1	Extrusora de doble tornillo paralelo HYPS90/28	1 juego
2	Cargador automático en tipo resorte para la extrusora.	1 juego
3	Cabezal de troquel 40-63	1 juego
4	Cabezal de troquel 75-110	1 juego
5	Cabezal de troquel 160-250	1 juego
6	Tanque de vacío en 6m	1 juego
7	Tanque de enfriamiento por aspersión	1 juego
8	Arrastre con tipo de 4 garras, tipo servomotor	1 juego
9	Cortador planetario con biselado	1 juego
10	Apilador	1 juego

C, Especificaciones de la máquina

1HYPAGS90/28 paraleloextrusora de doble tornillo

SN	Nombre de las piezas	Especificación	Descripción
1	extrusora	Modelo de extrusora	HYPS-90/28 Doble husillo paralelo
		Producción	450-500 kg/h para tubería
		altura central	1000 mm
		Dimensión	4900 x 1300 x 2700 mm
		Peso	4300 kilos
2	Tornillo	Diámetro	Ø90mm
		L/D	28:1 para la producción de tuberías.
		Material	38CrMoAlA + aleación especial
		Finalizar	Relleno de nitrógeno (0,50~0,70 mm de profundidad) y pulido
		velocidad de rotación	0~45 rpm
		Núcleo del tornillo	Control automático de temperatura
3	Barril	Estructura de barril	38CrMoAlA + aleación especial
		Acabado interior	Lleno de nitrógeno (0,50~0,70 mm de profundidad)
4	Transductor de temperatura/presión	Calidad	marca famosa china
		Estructura	Detecta por separado tanto la presión como la temperatura.
		Cable	Línea de cable altamente aislada
		Pantalla	Tanto en monitor como en pantalla
5	Ventiladores de calefacción y refrigeración.	Área de control de calefacción		5 zonas
		Manera de calentar		Aluminio fundido
		Potencia de calefacción		38 kilovatios
		Sistema de refrigeración		Ventilador de refrigeración de barril silencioso
		Poder de enfriamiento		0,37 kw x 4 juegos
		Refrigeración por agua/aceite		Una zona en la parte delantera para opción.
		Aislamiento de calor		Material aislante especial y estructura para ahorro energético.
6	Caja de cambios HYPET	Material de la carcasa		Hierro dúctil
		Material del engranaje		20CrMnTiA
		Superficie del engranaje		Endurecido y rectificado con alta precisión.
		Material del eje		40Cr
		Temperatura del aceite		Controlado por dos sistemas,
		Sellador de goma		Sellador de caucho especial importado usado
		Aspectos		Con marca famosa y confiable.
7	Dosificación de doble tornillo alimentador	Motor de suministro de material		1,5 kilovatios
		Rango de velocidad		1-50 RPM
		Puente de pólvora		Puente antipolvo con alto Caco3.
		Inversor		Tipo de cargador pesado Delta

8	Desgasificación al vacío con selector	Grado de vacío	-0,04 MPa
		potencia del motor	3 kilovatios
		Tanque de vacío	Fácil de limpiar
		Dispositivo de limpieza automática	Dispositivo de limpieza automática de control de aire como opción.
9	Motor de accionamiento	potencia del motor de CA	Tipo de carga pesada de 55 kW.
9	Motor de accionamiento	Controlador inversor de CA	Inversor tipo pesado Delta
10	Sistema de control eléctrico	sistema PLC	Sistema de control PLC Siemens completo con software HYPET AI.
		Componentes electricos	Con la marca Siemens, Schneider RKC Omron, Delta y pequeñas piezas sin importancia en la famosa marca China.
		Zona de temperatura adicional para el cabezal de troquel	8 zonas
		Característica del gabinete eléctrico	1, todos los cables y conectores tienen enchufe de aviación de alambre 2, el gabinete eléctrico se puede desmontar con facilidad, 3, todos los cables y sensores son lo suficientemente fuertes y tienen una larga vida útil.

2 Cargador automático en tipo resorte para la extrusora.

Línea de tubería de alcantarillado de PVC de drenaje de agua de alta eficiencia de 40-250 mm con extrusora de tornillo paralelo HYPS90/28 con motor de 55kw Producción 500 kg/h 2

SN	Especificación	Descripción
1	Diámetro de la tubería	141mm
2	Capacidad de salida	5M³/h
3	Volumen de tolva	200L
4	potencia del motor	2,2 kilovatios

3 cabezales de troquel en 1 grado de presión

SN	Artículo	Descripción
1	Cabezal de troquel para 40-63	Para tubos de Ø40, Ø50, Ø63 con calibradores
2	Cabezal de troquel para 75-110	Para tubos de Ø75, Ø90, Ø110 con calibradores
3	Cabezal de troquel para 160-250	Para tubos de Ø160, Ø200, Ø250 con calibradores
4	Salida para 40-63	Máximo 90-150 kg/h
5	Salida para 75-110	Máximo 210-450 kg/h
6	Salida para 160-250	Máximo 480-500 kg/h
7	Grosor de la tubería	Según los requisitos del cliente
8	Superficie de flujo del troquel	Recubierto de cromo y bien pulido.
9	Material del cabezal de troquel	40Cr con buen tratamiento térmico
10	Presión/temperatura de fusión	Equipado con prensa de fusión/temperatura.
11	Tipo de calentador	Calentador cerámico con revestimiento SS304.
12	Material de calibración	Latón H65 y pulido brillante endurecido.
13	Dispositivo de tubo brillante	Potente dispositivo de refrigeración por agua delante del calibrador.

4 Tanque de vacío en 6.000 mm

1	Vacío tanque	Material	Acero inoxidable 304
		Longitud	1500+4500 mm
		altura central	1000 milímetros
		Día. rango	40-250 mm
		No. de tuberías	1 pipas
		Potencia del motor móvil	0,75 kilovatios
		Rango móvil delantero y trasero	700 milímetros
		Ajuste hacia arriba y hacia abajo	100mm
		Ajuste izquierdo y derecho	50mm
		Cubrir en la parte superior	aleación de aluminio
2	Sistema de pulverización de boquilla	Número de boquillas	204 piezas
		Números de tuberías de pulverización de agua	4 piezas
		Tipo de boquilla	Refrigeración intensiva atomizada
		Boca rociadora	G1
		Soporte de tubería	Partidario de tipo engranaje fijo
3	Control de temperatura y nivel del agua.	Control de temperatura del agua	Control automático de válvulas
		Control de nivel de agua	Sistema de cierre de bola flotante
		Seguridad de presión	Válvula de seguridad instalada

4	Filtro de agua	Filtrar	2 juegos en G2” con by pass
		Limpiar el filtro	Línea by pass para limpieza del filtro
		ciclón de vacío	si, con eso
		Función de silencio	Dispositivo de silencio
5	bomba de vacío	Potencia del motor de la bomba de vacío	4 kW x 2 juegos
		Tipo de bomba	Tecnología de placas redondas de Siemens
		Otros	Bajo nivel de ruido
		Boquilla de succión al vacío	Dos puertas a cada lado del tanque.
6	bomba de agua	Tamaño de la tubería de entrada de agua	G1”
		Tamaño de la tubería de salida de agua	G2”
		Potencia del motor de la bomba de agua	4 kw x 2 juegos

5 Tanque de enfriamiento por aspersión en 6.000 mm

SN	Especificación	Descripción
1	Gama de tuberías	Ø40-250mm
2	Longitud de la caja de vacío	6.000 mm
3	Construcción	Método de pulverización
4	Potencia de la bomba de agua	5,5 kilovatios x 1 juego
5	No. de boquilla	168 piezas
6	No. de filtro	1 juego
7	No. de bypass	1 juego
8	Manera de control del nivel del agua	válvula de flotador
9	Material de la cubierta	Placa de aleación de aluminio
10	Material	Acero inoxidable 304
11	Control de temperatura del agua	Válvula reguladora automática
12	Tubería de entrada	G1”
13	Tubo de salida	G2”

6 Arrastre con tipo 4 garras

Especificación	Descripción
Diámetro de la tubería	Ø40-250mm
altura central	1000 mm
Número de oruga	4 garras
Distribución de orugas	Distribución cuadrilátera
Control de oruga superior	Controlado por cilindro en cada lado de la cadena.
Número de cilindro	4 piezas
Control de oruga inferior	Arriba abajo controlado por motor.
Método de conducción	Impulsado por bloque de goma
Ancho del bloque de goma	74 milímetros
Longitud de tracción efectiva	2000 mm
Velocidad de conducción	0,1-7 m/min
Caja de cambios	Motor con fuerte caja de cambios helicoidales.
tipo de motor	servomotor
potencia del motor	1,1 kilovatios x 4 juegos
Fuerza de tracción	30.000 norte
Sistema de medición	Por codificador
Modo de ajuste	Neumático
Presione la presión sobre la tubería.	Regulado por válvulas neumáticas.
Posición de oruga abajo	Fijado
Presión de aire	0,4-0,6 MPa

7Planetario dopronunciarcon biselado

Especificación	Descripción
Rango de diámetro de tubería	Ø40-250mm
Espesor de corte	25 milímetros
Velocidad de corte	6 m/min
Forma de la hoja	biselado
Cortar camino	Planetario
Modo de alimentación	Hidráulico
Forma de abrazadera	Aluminio
Modo de seguimiento	Neumático
sistema de control	Sistema de control automático PLC

8 apilador

Línea de tubería de alcantarillado de PVC de drenaje de agua de alta eficiencia de 40-250 mm con extrusora de tornillo paralelo HYPS90/28 con motor de 55kw Producción 500 kg/h 10

SN	Nombre de las piezas	Especificación	Descripción
1	Apilador	mesa basculante	Operado neumáticamente
		Longitud nominal	4-5 metros
		Tamaños de tubería	40-250 mm
		Material de la rampa de disparo	Acero estructural rígido MS
