Línea de tubería o manguera corrugada de PVC de 16 a 50 mm
A. HYPET Características especiales
1Esta línea está diseñada para producir tubos con conrugación de pared única que son PVC, PP, PE y PA, etc.
2La extrusora de un solo tornillo se caracteriza por un compuesto de alta eficiencia, una baja tasa de cizallamiento, dificultad para descomponer el material, un alto rendimiento, una buena función de autolimpieza y una larga vida útil.
3Es más adecuado para el material en polvo.
4La extrusora dispone de una desgasificación al vacío, un tornillo en el interior para el enfriamiento del aceite, el enfriamiento del viento o el enfriamiento del aceite de los barriles.
5Los tornillos de diseño especial, los tornillos de estructura especial y los moldes de estructura especial pueden proteger el tornillo y el barril de la abrasión fácil y proporcionar un proceso de formación fácil.
6La mesa de trabajo de la máquina de formación de estilo horizonte se puede ajustar en dirección transversal, vertical y horizontal.y tiene muchas ventajas como alta resistencia, buena resistencia al abrasivo, bajo coeficiente de expansión térmica.
7. Como el modo de enfriamiento por viento y agua, la máquina de formación es buena para formar rápidamente y un buen efecto de enfriamiento.

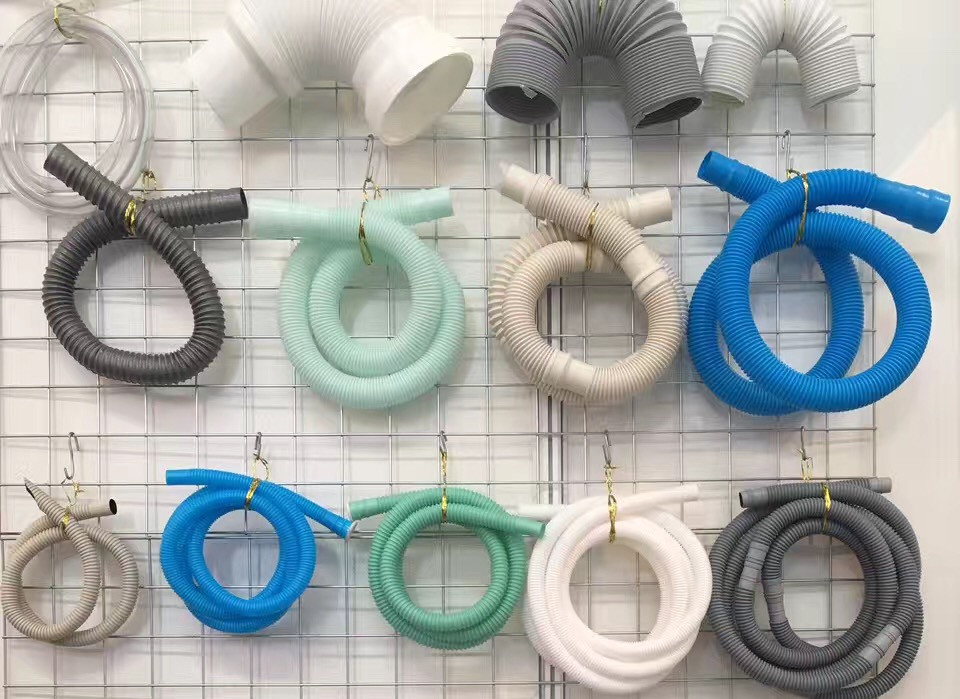

8Este tipo de tubería se utiliza ampliamente en tuberías de protección de automóviles y trenes, tuberías de suministro y drenaje para lavadoras, riego de granjas, etc.
| EE: No |
Punto de trabajo |
Cantidad |
| 1 |
Diámetro de la manguera |
16 mm y 50 mm |
| 2 |
Materia prima |
Polvo de PVC |
| 3 |
Producción |
70 a 100 kg/h |
| 4 |
Potencia instalada total |
60 kw, 380 V/50 Hz, de 3 fases |
| 5 |
Dimensión general |
Se trata de un sistema de control de las emisiones de gases de escape. |
| 6 |
Capacidad de agua de refrigeración |
60 litros |
| 7 |
Aire comprimido |
0.4Mpa- 0.6Mpa, 0.2m3/min |
B. Productos comerciales:
| EE: No |
Punto de trabajo |
Cantidad |
| |
Línea de manguera corrugada de PVC de 16 a 50 mm, incluida |
|
| 1 |
Extrusor de tornillo doble cónico HYZS51/110 |
1 |
| 2 |
Cargador de muelles |
1 |
| 3 |
Reenrollador de alambre metálico |
|
| 4 |
La cabeza muerta |
1 |
| 5 |
Máquina de formación de vacío |
1 |
| 6 |
Envase |
1 |
C. Principales especificaciones

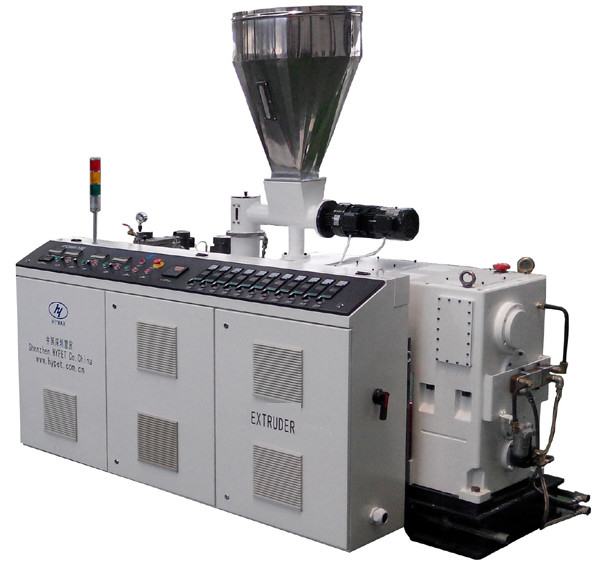

1.1.Extrusor de tornillo doble cónico HYZS51/110
| EE: No |
Nombre de las piezas |
Especificación |
Descripción |
| 1 |
Extrusor |
Modelo de extrusora |
HYZS-51/110 tornillo doble cónico |
| Producción |
150-200 kg/h para las tuberías
70-110 kg/h para el perfil o más
|
| Altura del centro |
1 000 mm |
| Dimensión |
Las dimensiones de las placas de ensamblaje deben ser las siguientes: |
| Peso |
2100 kg de peso |
| 2 |
¿Qué quieres decir? |
Diámetro |
Ø51/110 mm |
| El material |
38CrMoAlA + aleación especial |
| Acaba. |
Relleno de nitrógeno (0,50 a 0,70 mm de profundidad) y pulido |
| Velocidad de rotación |
0 ~ 50 r/min |
| Núcleo del tornillo |
Control automático de la temperatura
(El enfriamiento con aceite será opcional)
|
| 3 |
En barril |
Estructura del barril |
En dos partes, la parte delantera estará con una aleación especial insertada. |
| Gran parte del barril |
38CrMoAlA |
| Parte delantera del cañón |
SKD11 con tratamiento térmico |
| Finalización interior |
Relleno de nitrógeno (profundidad de 0,50 a 0,70 mm) |
| 4 |
Transductor de temperatura y presión |
Calidad |
China marca famosa |
| Estructura |
Detecta por separado tanto la presión como la temperatura |
| El cable |
Línea de cable aislada de altura |
| Pantalla |
Tanto en el monitor como en la pantalla |
| 5 |
Ventiladores de calefacción y refrigeración |
Área de control de la calefacción |
4 zonas |
| Modo de calefacción |
Aluminio fundido/cerámica |
| Potencia de calefacción |
10 kW |
| Sistema de refrigeración |
Ventilador de refrigeración de barril de bajo ruido |
| Potencia de refrigeración |
75w x 3 juegos |
| Refrigeración por agua/aceite |
Una zona en la parte delantera para opción |
| Aislación térmica |
Material aislante y estructura especiales para ahorrar energía. |
| 6 |
Caja de engranajes HYPET |
Materiales para la vivienda |
Hierro dúctil |
| Material del engranaje |
20CrMnTiA |
| Superficie del engranaje |
Las demás partidas de las máquinas y aparatos de construcción |
| Material del eje |
40Cr |
| Temperatura del aceite |
Controlado por dos sistemas, |
| El sellador de caucho |
El sellador de caucho especal importado utilizado |
| Los rodamientos |
Es una marca famosa y confiable. |
| 7 |
Dosis de doble tornillo
el alimentador
|
Motor de material de alimentación |
0.75 kW |
| Rango de velocidad |
1 a 50 rpm |
| Puente de pólvora |
Puente anti-pólvora con alto contenido de CaCO3 |
| Las demás máquinas |
Tipo de cargador pesado Delta |
| 8 |
Desgases al vacío con selector |
Grado de vacío |
-0,04Mpa |
| Potencia del motor |
1.5 kw |
| El tanque de vacío |
Es fácil de limpiar. |
|
Dispositivo de limpieza automática
|
Control de aire dispositivo de limpieza automática para opción. |
| 9 |
Motor de conducción |
Potencia del motor CA |
18.5 kW en la marca Siemens |
| Controlador de inversor de CA |
Delta en letras pesadas |
| 10 |
Sistema de control eléctrico |
Sistema de control por control automático |
Todo el sistema de control Siemens PLC con software HYPET. |
| Componentes eléctricos |
Marcado en Siemens, Schneider, RKC Omron, ABB, FUJI, y pequeñas piezas sin importancia en China marca famosa |
| Zona de temperatura adicional para la cabeza del molde |
6 zonas |
| Característica del gabinete eléctrico |
1, todos los cables y conectores están con conector de aviación de alambre
2, el gabinete eléctrico puede ser desmontado con facilidad,
3, todos los cables y sensores los cables son lo suficientemente fuertes con una larga vida.
4, sistema de control de monitor PLC con ajuste de botón para controlar la velocidad del tornillo con facilidad.
|
2. Cargador de muelles
| |
Imagen |
Especificación |
Descripción |
| 1 |
|
Diámetro del tubo |
Cubierto |
| 2 |
Capacidad de producción |
3 M3/h |
| 3 |
Volumen de las tolvas |
200 litros |
| 4 |
Potencia del motor |
1.5 kw |
3Revolvente de alambre metálico
| EE: No |
Imagen |
Especificación |
Descripción |
| 1 |
|
El material |
40Cr |
| Función |
Despliegue el alambre de metal |
| Diámetro |
Ø200 ~ 400 mm |
4Muere de cabeza.
| Imagen del producto |
Especificación |
Descripción |
|
Tamaño |
16-50 mm con núcleos y canales de alambre de acero, según muestra o dibujo |
| El material |
Acero de molde de alta calidad |
| Número de cabeza de matriz |
1 juego |
| Número de moldes |
1 juego de 20/25 mm |
| Calibración del tamaño del molde |
55 mm x 80 mm x 65.94 mm |
| Calibración del material del molde |
40Cr |
| Duración total del molde |
65.94 mm × 60 pares = 3956.4 mm |
5. Máquina de formación de vacío
| Imagen del producto |
Especificación |
Descripción |
|
|
Rango de las tuberías |
Frente a las líneas de la línea de la línea de la línea |
| Estructura |
Diseño horizontal cerrado |
| Velocidad de marcha |
0-25/min |
| Potencia del motor de corriente continua principal |
3 kW |
| Potencia del motor de lubricación |
0.06 kW |
| Tipo de refrigeración |
Refrigeración por agua cerrada |
| Temperatura del agua de refrigeración |
Entre 5 y 15 °C |
| Las demás máquinas |
ABB |
| Contactor y relé |
El Sr. Schneider |
| Sistema de control |
Programa de control del PLC |
| Pantalla táctil |
El salchicho |
| Display de la estación del operador |
Todos los parámetros de configuración y controles se operan en la pantalla eléctrica y táctil de la consola |
| Relines para el movimiento del moho |
Material de las vías férreas |
38CrMoAlA, nitratado |
| |
Tipo de refrigeración |
Refrigeración por agua |
| Nota: Flujo adecuado de suministro de agua de refrigeración para garantizar que la velocidad máxima de funcionamiento, la temperatura de los fuelles del dispositivo de formación no sea superior a 55 grados. |
6- Es una bobina.
| Imagen del producto |
Especificación |
Descripción |
|
Rango de las tuberías |
Para los vehículos de las categorías M1, M2 y M3 |
| Peso |
350 kg de peso |
| Velocidad de trabajo |
0 a 25 m/min |
| Potencia del motor de corriente continua principal |
0.75kW |
| Contactor y relés |
El Sr. Schneider |
| Las demás máquinas |
ABB |
