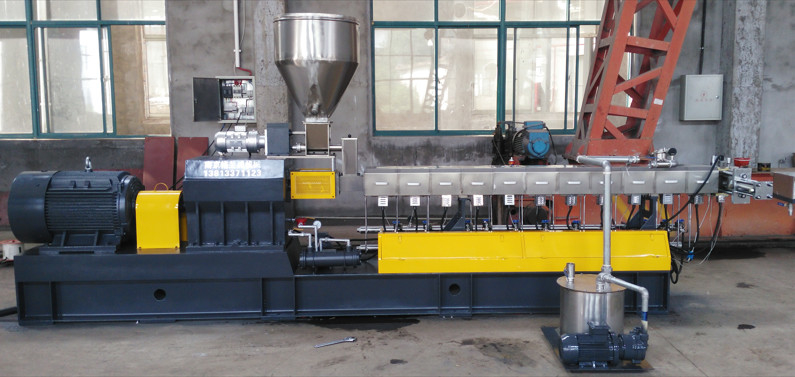

Máquina de pelletización de PET de alta capacidad de PVC para reciclaje de extrusores de tornillos gemelos con línea de pelletización de hebras de agua

Agua para extrusores de doble tornilloflínea de peletización de las hebras de lubricación GTE-52B/40/500-55kw

A. Condiciones de uso:

Aplicación: astillas o copos de PET

Producción:Alrededor de 130-200 kg/h, según la materia prima, la fórmula y las condiciones de procesamiento, etc.

Fuente de alimentación eléctrica: 3 × 380 V de cinco hilos; 50 Hz.

Aire comprimido:5-8 bar

El agua: -3-5bar; -10-30°C;

Los requisitos no deberán contener impurezas que puedan causar el bloqueo y la corrosión del intercambiador de calor.

B. Productos comerciales:

C. Especificación principal

1.Cargador de tornillos

• ZJF-300 cargador de tornillo, la potencia del motor es de 1,5 kw
• Capacidad del cargador es de 400 kg
• todas las partes que entran en contacto con la materia prima están hechas de acero inoxidable.

2.Máquina de acogida GTE-52B El número de unidades de producción es el siguiente: R máximo = 500 rpm

• La potencia del motor principal es de 55kw ((AC), que es producida por Siemens Both motor manufacture.
• Tipo B: caja de cambios de alta velocidad y par elevado, y relación de reducción de 3:1.La máquina portadora compacta cuenta con una reducción de velocidad y transferencia de par integrada con un diseño de tres ejes paralelos.dispositivo de transferencia de par y como rodamiento radial en el eje de salidaEl material de la caja de cambios es 40CrNiMoAlA y la precisión de mecanizado es de 6 grados.
• Diámetro del tornillo: Φ51.4 mm, L/D = 44:1 y el tornillo es de tipo bloqueador. El eje del núcleo del tornillo está hecho de 40CrNiMoA, y los componentes del hilo del tornillo se conectan con el eje del núcleo en una curva involuta,que tiene una alta intensidadLos componentes de los tornillos están hechos de acero de alta calidad para herramientas de alta velocidad, W6Mo5Cr4V2,que reciben tratamiento térmico con endurecimiento al vacío a alta temperatura. Dureza total: HRC58~60.

longitud del barril: L=210mm/sección. 11 secciones cuerpo del barril. El barril está hecho de 38CrMoAlA.^Elel barril se utiliza para los materiales de alimentación;^Eles el barril de ventilación y el 8.10^thEl barril es para el vacío, el 11^ElEl barril es para la extrusión, los otros son de boca cerrada.

Sistema de calefacción: 11 secciones para calefacción (incluyendo el cambio de pantalla y el molde).se utiliza un calentador de aluminio fundido para las otras seccionesLa eficiencia de calefacción es alta y el efecto de mantenimiento de la temperatura es tan bueno como el asbesto utilizado fuera del calentador.La resistencia aislante contra el suelo del calentador es superior a 10 MΩ y la potencia total de calefacción es de aproximadamente 25 kW.

3.GTE-50 alimentador de doble tornillo

• Un conjunto de alimentadores cuya potencia del motor de alimentación es de 0,75kw. El control de frecuencia ABB se utiliza para ajustar la velocidad.1.
• Hay un dispositivo de agitación horizontal en el cuerpo del alimentador y grasa lubricante dentro de la caja de cambios del alimentador.
• El material de la tolva es acero inoxidable y es un tornillo de resorte utilizado en el alimentador.

4.Sistema de lubricación con aceite

• Potencia de la bomba de aceite:0.55 kw
• Modelo de aceite de lubricación:Hai Marca 6402 fabricado en Shanghai, aceite de engranaje de carga media, modelo: 85W/90GL - 4.
• Modelo del condensador:SL-408
• Modelo de la bomba de aceite lubricante:NB B10

Usando el filtro para limpiar la suciedad del aceite, proteger la caja de cambios durante una larga vida.

Con el indicador de presión, se controlará la lubricación del aceite.

5.Sistema de agua blanda

• El interior del cuerpo del barril emplea refrigeración de agua blanda, y las principales tuberías de entrada y salida son de acero inoxidable.
• La caja de agua blanda está separada del cuerpo del barril, conveniente para limpiar y reparar.
• Válvula de solenoide Holland JOCK
• Tipo de refrigeración: refrigeración por agua
• Potencia de la bomba de enfriamiento: 0,55 kW

6.Sistema de vacío

• Bomba de vacío de anillo de agua
• Motor para la potencia motriz: 2,2 kw
• Capacidad máxima de inspiración: 8-20L/S
• La tubería conecta la bomba de vacío y la cámara de vacío con una válvula de retención para evitar el retroceso de agua.

7.Cambio de pantalla hidráulico

• cambio de pantalla hidráulico, filtro de placa, tamaño del filtro mucho más grande. el funcionamiento del cambio de pantalla es simple, lo que puede lograr la continuidad de la producción
• Calentadores de cobre fundido
• La potencia de la estación hidráulica es de 2.2kw, doble cilindro para cambiar la pantalla

8.Cabeza de refrigeración por agua

• Derrick tipo mueren, el calentador de varilla se utiliza para la cabeza de la matriz
• Agujero 9 - Φ5,5 mm

9.Agua de lavadoen el canal

• El recipiente de agua está hecho de acero inoxidable SUS304, modo: 3000mm
• El canal puede ser movido por cilindro de aire, que suele funcionar cuando se inicia o cierra la máquina.
• Tiene una placa para controlar la presión del flujo de agua con conexión de tubería flexible.

10.Pelletizer para el lavado

• Capacidad máxima del pelletizador: 300 kg/h
• Cantidad máxima de hebras: 20 piezas
• Tamaño del producto: Φ3 × 3 mm
• Potencia del motor para pelletizer: 4 kw
• Control de velocidad: ABB
• Material del rodillo pelletizador: cuerpo de acero inoxidable con hojas Zc60.

11.Máquina de deshidratación

• La potencia del motor es de 3 kw.
• La potencia de la bomba de agua es de 2,2 kw
• Un conjunto de tanques de refrigeración de agua

12.Sitio vibratorio

• ZS-0.3 tamiz de vibración.
• La potencia del motor es de 0,4 kw × 1
• Capacidad de vibración 300 kg/h

13.Silos de productos

• Potencia del soplador: 2,2 kw
• Las tuberías son de acero inoxidable.
• Volumen del silo: 0,8 metros cúbicos
• Material: acero inoxidable
• con válvula de descarga

14.Cabinetero eléctrico

• 3 × 380 V, AC, 50 Hz.
• Los principales componentes de control son productos LG.
• Los botones de control son productos Schneider de Francia.
• Motor principal: AC, motor de 55 kw
• El convertidor ABB se adopta para el dispositivo de regulación de velocidad de la máquina anfitriona
• El convertidor de frecuencia ABB se adopta para el dispositivo de regulación de velocidad del alimentador.
• Rango del medidor de presión: 0-25 Mpa.
• La válvula electromagnética es de Jorc de Holanda.
• El sistema de control eléctrico controla el sistema de control de temperatura, el sistema de conducción y el sistema de control de bloqueo.

15.Partes de repuesto

• Elementos de tornillo ~ 400 mm
• Calentador eléctrico Calentador de aluminio fundido cerrado 1 par

Calentador de aluminio fundido abierto 1 par

Calentador de cabeza 1 par

• Sello de aceite reforzado 3 piezas
• Anillo en forma de O2 2 piezas
• Caja de herramientas 1 unidad
• Barras de cobre Φ30 × 250 mm 1 pieza
• Guantes de asbesto 2 piezas

16.Documentación técnica

• Dibujos del conjunto eléctrico 1 conjunto
• Manual del usuario de la extrusora de doble tornillo 1 juego
• Manual del usuario del convertidor de frecuencia 1 juego
• Manual del usuario del medidor de temperatura 1 juego
• Esquema de la estructura de la caja de cambios 1 conjunto
• Dibujo de combinación de tornillos 1 juego
• Certificado de competencia 1 conjunto
• Especificación y certificación del conjunto de la parte 1 adquirido
