SJ80/38 Línea de producción de extrusión de tuberías de 110-250 mm para suministro de agua

SJ80/38 Línea de producción de extrusión de tuberías de 110-250 mm para suministro de agua

Marca:	Hypet
Número De Modelo:	SJ80/38 tubería de suministro de agua gas PE HDPE tubería de presión110-250mm línea de producción de
Cuota De Producción:	1 juego
Precio:	USD 85000/set
Tiempo De Entrega:	Tubo de suministro de agua Gas PE HDPE Tubo de presión 110-250 mm Tubo 45 días laborables
Payment Terms:	LC, T/T

Información Detallada

Descripción del producto

Información Detallada

Lugar de origen:

Porcelana

Certificación:

ISO9001,CE

Motor principal:

110kw

Material de tornillo:

38crmoal

Garantía:

12 meses

Diseño de tornillo:

Un solo tornillo

Materia prima:

Gránulos de PE

extrusor:

SJ80/38 y demás

MORIR:

110 a 250 mm

Producción:

440 kg/h

La relación entre el L/D de la extrusora:

38:1

Aplicación:

Tubos de extrusión de PE

Tipo de extrusora:

Extrusor de tornillo único

Sistema de control:

PLC con pantalla táctil

Servicio de instalación de ingenieros:

Sí

Detalles de empaquetado:

Paquete estándar para el transporte marítimo

Capacidad de la fuente:

Tubo de suministro de agua Gas PE HDPE Tubo de presión110-250mm Tubo 100conjuntos por año

Resaltar:

Línea de producción de extrusión de tubos a presión

Línea de producción de extrusión de tuberías de 250 mm

Línea de producción de extrusión de tuberías de gas

Descripción del producto

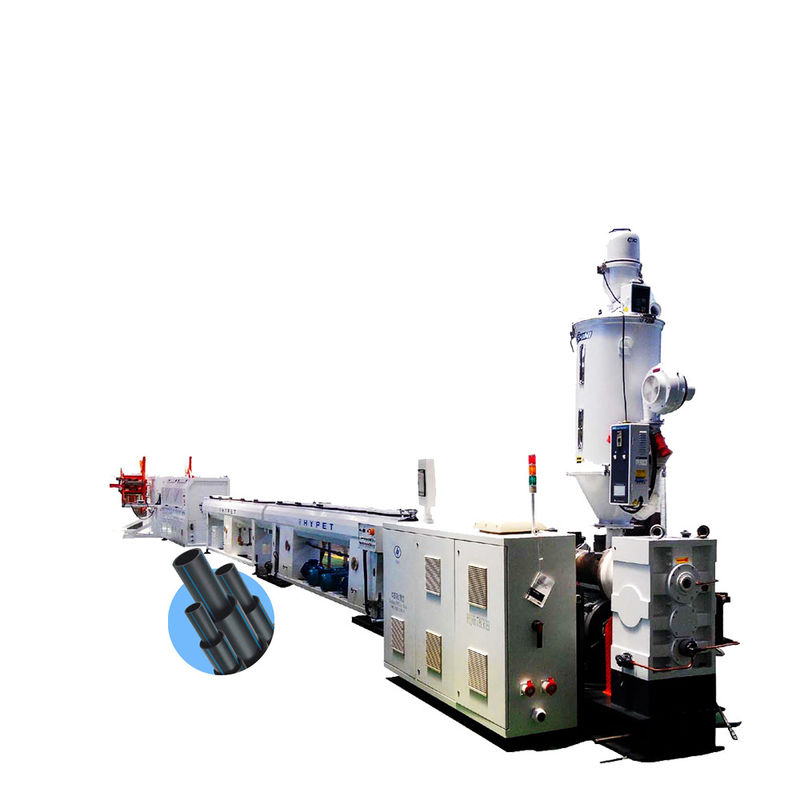

SJ80/38 Línea de producción de extrusión de tuberías de 110-250 mm para suministro de agua 0

SJ80/38 Línea de producción de extrusión de tuberías de 110-250 mm para suministro de agua 1

SJ80/38 Línea de producción de extrusión de tuberías de 110-250 mm para suministro de agua 2

SJ80/38 Línea de producción de extrusión de tuberías de 110-250 mm para suministro de agua 3

Línea de producción Breve introducción:

EE: No	Las partidas	Especialidad
1	Producción alta	400-420 kg/h, La línea diseñada más eficiente en cuanto a producción/coste
2	Ahorro de energía	Ahorro de energía en los calentadores y la conducción Sistema de transmisión y plastificación en un 15-20%, motor principal 55kw
3	Alta calidad de las piezas de las máquinas	Inversor de tipo pesado ABB, componentes Siemens Schnaider, Omron, RKC, Siemens Motor, alimentador de dosificación de tornillo doble antipuente.
4	Tanque de vacío	1, todos están hechos de 304 material de acero inoxidable sin pintura. 2, el nivel de agua y el vacío se controlan automáticamente 3, instalar un amortiguador de presión de vacío para darse cuenta de que el
5	- ¿ Qué pasa?	1, cuatro garras de tipo de arranque para garantizar una fuerza de arranque estable. 2, Alimentado por motor CA e inversor controlado por sistema PLC 3Las cajas de engranajes son fuertes con una superficie de engranaje dura.
6	Cortador	1, dispositivo de corte planetario sin polvo por tipo de cuchillo redondo, 2, con sistema de servocontrol para garantizar la velocidad del tubo al cortar.

HYSJ80/38 Extrusora de tornillo único con 110-250mm Tubo de suministro de agua Gas PE HDPE Tubo a presiónolínea de conducción:

EE: No	Artículos principales	Cuánto tiempo
Línea de tubería de PE de 110-250 mm con extrusora SJ80/38
1	HYSJ80/38 extrusora de tornillo único con potencia de motor de 110 kW	1 juego
2	HY30/25 extrusora de tornillo único para tiras de color	1 juego
3	Cargador automático al vacío AL500	1 juego
4	Secador caliente HD200	1 juego
5	Extrusión de coextrusión: G250 de alta velocidad en 2 presiones	1 juego
6	250 Tanque de vacío en 9.000 mm	1 juego
7	250 Tanque de refrigeración en 6.000 mm	3 juegos
8	250 unidades de despegue, alta velocidad,0.28-2.8 m/min, cuatro garras	1 juego
9	250 Chip planetario menos cortador de cuchillo redondo	1 juego
10	Es un estafador.	1 juego

Las observaciones:

1Condición del precio y destino Fuera de fábrica Wuhan China

2Método de pago: el 40% del total será pagado por T/T como depósito, el saldo será pagado después de la prueba y antes del envío por T/T o por L/C irrevocable a tiempo.

3Período de entrega: 70 días después de recibir el depósito.

4Período de validez: 30 días después de la garantía

5. Garantía: un año para el normal, barril y tornillo y caja de engranajes es para 1,5 años

6- Formación: tanto en China como en la tienda del cliente.

7Si es necesario, el proveedor puede enviar a los ingenieros al comprador para la comisión bajo la condición.

Especificación técnica:

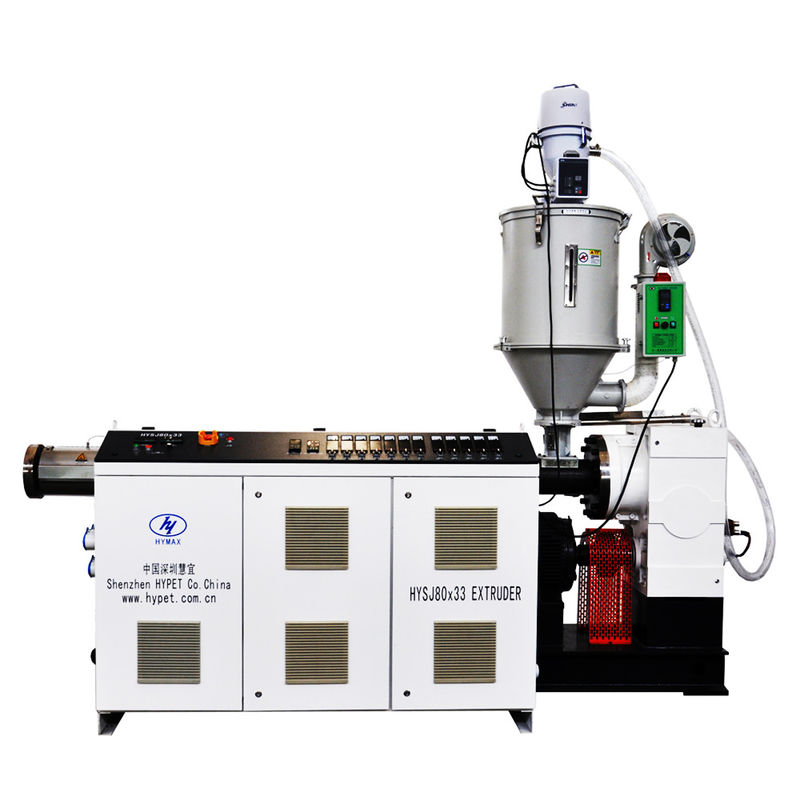

1.HYSJ-80/38 extrusora de tornillo único:

EE: No	Nombre de las piezas	Especificación	Descripción
1	Extrusor	Modelo de extrusora	HYSJ-80/38 de un solo tornillo
		Producción	440 kg/h
		Altura del centro	1 000 mm
		Dimensión	3,000 x 1,450 x 2,552 mm
		Peso	3300 kg
2	¿Qué quieres decir?	Diámetro	Ø80 mm
		Proporción de identificación del tornillo	38:1
		El material	38CrMoAlA + aleación especial
		Acaba.	Relleno de nitrógeno (0,50 a 0,70 mm de profundidad) y pulido
		Velocidad máxima de rotación	94 r/min
		Núcleo del tornillo	Control automático de la temperatura

3	En barril	El material	Barril de metal bimétrico
		Finalización interior	Relleno de nitrógeno (profundidad de 0,50 a 0,70 mm)
		Área de control de la calefacción	5 zonas
		Modo de calefacción	Las aletas de refrigeración de cobre con calentador cerámico
		Potencia de calefacción	15 kW
		Sistema de refrigeración	Ventilador de refrigeración de barril de bajo ruido
		Potencia de refrigeración	0.25kW x 5 juegos
4	Caja de engranajes	Materiales para la vivienda	El hierro dúctil QT-500
		Material del engranaje	20CrMnTi
		Superficie del engranaje	Las demás partidas de las máquinas y aparatos de construcción
		Material del eje	40Cr
5	Motor de conducción	Potencia del motor CA	110 kW en la marca Siemens
5	Motor de conducción	Controlador de inversor de CA	ABB en letras pesadas

6	Sistema de control eléctrico	Sistema de control por control automático	Todo el sistema de control Siemens PLC con software HYPET.

		Componentes eléctricos	Marcado en Siemens, Schneider RKC Omron, ABB, FUJI, y pequeñas piezas sin importancia en China marca famosa
		Zona de temperatura adicional para la cabeza del molde	10 zonas
		Característica del gabinete eléctrico	1, todos los cables y conectores están con conector de aviación de alambre 2, el gabinete eléctrico puede ser desmontado con facilidad, 3, todos los cables y sensores los cables son lo suficientemente fuertes con una larga vida. 4, sistema de control de monitor PLC con ajuste de botón para controlar la velocidad del tornillo con facilidad.

2.HY30/25 extrusora de un solo tornillo:

Especificación	Descripción
En barril	38CrMoAIA, nitrificación
¿Qué quieres decir?	38CrMoAIA, nitrificación
Diámetro de los tornillos	Ø30 mm
Parafusos L/D	25:1
La potencia de accionamiento	2.2 kW
El control del motor	Inversor de CA, ABB

3- Cargador automático al vacío.:

Especificación	Descripción
Modelo	El valor de la ayuda
Formulario de trabajo	Tipo de inducción
El poder	1.1kw, 3P
Capacidad	350 kg de peso
el volumen	5 litros
Diámetro de la manguera de alimentación	F38 mm
Tiempo de alimentación	8-10 segundos

4.Secador caliente:

Especificación	Descripción
Número de modelo	HY-HD200
Capacidad	200 kg de peso
Calentamiento	10 kW
El soplador	500 W
El poder	Las emisiones de CO2 de las centrales eléctricas

5. Cabeza de pieza: G250 de alta velocidad en 2 grados de presión:

Especificación	Descripción
Método de proyecto	De acuerdo con la tecnología de Alemania
Tamaños para tubos	110-250 mm con 2 presiones.
Tamaños:	Se trata de un sistema de control de velocidad.
Materiales de las mangas de calibración	Cubiertas
Canal de flujo	con un contenido de aluminio superior a 10%, pero no superior a 50%
Función de luz del tubo	Con HYPET más brillante
Calentador	Calentadores de acero inoxidable Mica

6.El depósito de vacío en 9.000 mm:

Especificación

Descripción

El material	Acero inoxidable 304
Duración	9 000 mm
Altura del centro	de una longitud igual o superior a 1000 mm
Dia. rango	110 a 250 mm
Número de tuberías	1 tubo
Potencia del motor móvil	0.75 kW
Rango de movimiento delantero y trasero	de una longitud igual o superior a 700 mm
Ajuste izquierdo y derecho	50 mm
Cubre en la parte superior	aleación de aluminio
Número de boquillas	255 ejemplares
¿Cuáles son los números de las tuberías de rociado?	6 piezas
Tipo de boquilla	Refrigerante intensivo atomizado
Fumigación en boca	1 ¢ x Ø4 ~ Ø3
Soportador de tuberías	Soporte de tipo de engranaje fijo
Control de la temperatura del agua	Control de válvula automático
Control del nivel del agua	Sistema de bucle cerrado de bolas flotantes
Seguridad bajo presión	Válvula de seguridad instalada
El filtro	2 conjuntos en G2 with con vía de paso
Limpia el filtro	Por línea de paso para limpiar el filtro
Ciclón de vacío	Sí, con él.
Función de silencio	Dispositivo de silencio
Potencia del motor de la bomba de vacío	5.5 kW x 2 juegos
Tipo de bomba	Tecnología de placas redondas de Siemens
Las demás	Bajo ruido
Boquilla de succión al vacío	Dos puertas en cada lado del tanque
Tamaño del tubo de entrada de agua	G1
Tamaño del tubo de salida de agua	G2
Potencia del motor de la bomba de agua	5.5 kW x 2 juegos

7.El depósito de enfriamiento en 6.000 mm:

Especificación	Descripción
Rango de las tuberías	Ø75 ~ Ø250 mm
Duración de la caja de vacío	6,000 mm
Construcción	Método de pulverización
Potencia de la bomba	4 kW x 1 juego
No. de la boquilla	Las demás:
No de filtro	1 juego
Número de bypass	1 juego
Vía de control del nivel del agua	Válvula de flotación
Material de cubierta	Vidrio endurecido
Material de las cajas de pulverización	Acero inoxidable 304
Control de la temperatura del agua	Válvula de regulación automática
Tubo de entrada	G1
Tubo de salida	G2

8- Despegue de la unidad, alta velocidad,0.28-2.8m/min, cuatro garras:

Especificación	Descripción
Tipo de arranque	Tracción hacia arriba en 2 garras tipo arranque
Altura del centro	1 000 mm
Para el tamaño del tubo	Ø110 ~ Ø250 mm
Método de conducción	Motorizado por bloques de caucho
Velocidad de conducción	1.2 a 12 m/min
Tipo de motor	Motor de inversor de CA
Potencia del motor	1.1 kW x 4 juegos en el inversor ABB
Duración de la oruga en contacto	1,800 mm
Max. potencia de conducción	25,000 N
Caja de engranajes	Tipo de equipo de rectificación de superficies duras
Ancho de la oruga	74 mm
Control de las orugas	Un cilindro en cada lado de la cadena
Sistema de medición	Código instalado
Modo de ajuste	Las demás:
Presión de presión en la tubería	Las demás máquinas y aparatos para la fabricación de máquinas y aparatos para la fabricación de máquinas
Posición de la oruga hacia abajo	Está fijo.
Presión del aire	0.4-0.6Mpa
Distancia máxima de apertura	de una longitud igual o superior a 160 mm

9- Un cortador sin chips.:

Especificación	Descripción
Tipo de corte	Las demás partidas
Estilo de cuchilla	Cuchillo circular
Sistema de control	Sistema de control automático PLC
Rango de corte	Ø110 ~ Ø250 mm
Velocidad del cortador	4 m/min.
espesor máximo de corte	de una anchura de 35 mm
Altura del centro	1,000 mm
Potencia del motor del cortador	3 kW x 1 juego
Material para cortar	Leguras de herramientas
Modo de sujeción	Cuchillo de aleación de aluminio
Alimentación por cortador	Alimentación de la botella
Modo sincrónico	cilindro con movimiento de tubería

Servicio postventa

Las partidas	cantidad
Período de garantía	1 año pero el servicio está disponible de por vida, durante el período de garantía el costo de los componentes será cubierto por el vendedor, excepto las piezas fácilmente rotas y las partes dañadas por la razón humana
Formación previa al envío	La persona técnica del comprador puede ser enviada a China antes del envío para entrenamiento y operación, durante 7-10 días.
Documentación técnica	Dibujo del principio eléctrico, manual de operación y manual de piezas eléctricas, etc.
Ingenieros vendedores	El vendedor puede enviar a los ingenieros de la fábrica del comprador para su puesta en marcha y formación, pero los costes causados por los expertos del vendedor en el país del cliente serán cubiertos por el comprador.Incluidos los billetes de transporte en transporte interior y las tasas médicas por tráfico interior, alojamiento y cena y también 100 USD/día/persona como salario para los ingenieros.
Contactos de manera	Whatsapp, wechat, móvil, etc. +86 13823232106
