20 años32Línea de tubería única de PP de 3 capas y 3 colores por 75/33 y 45/30 &Extrusor 45/30
Una especialidadde lasPPpel mismolínea
| EE: No |
Las partidas |
Especialidad |
|
| 1 |
Producción alta |
180 kg/h a una velocidad máxima de 20 m/min |
| 2 |
Extrusores |
Equipado con HYSJ75/33 un juego, HYSJ45/30 dos juegos, es de alta eficiencia y ahorro de energía. |
| 3 |
Alta calidad en piezas de máquinas |
Inversor de tipo pesado Delta/ABB, componentes Siemens Schneider, Omron, RKC, Siemens Motor, alimentador de dosificación de tornillo doble antipuente. |
| 4 |
Línea de producción |
Máquinas de alta velocidad para alcanzar el objetivo diseñado. |
1, piezas de la línea principal:
| EE: No |
Artículos principales |
Cuánto tiempo |
| 20-32mm de PP línea de tubería única 3 capas y 3 colores |
| 1 |
HYSJ75/33 extrusora de un solo tornillo de 75 kW de potencia del motor |
1 juego |
| 2 |
HYSJ45/30 extrusora de tornillo único con potencia de motor de 1,8 kW |
2 juegos |
| 4 |
HYSJ25/25 extrusora de un solo tornillo para 4 tiras de color |
1 juego |
| 5 |
Cargador automático al vacío AL300 |
3 conjuntos |
| 6 |
Secador caliente HD200 |
1 juego |
| 7 |
Secador caliente HD50 |
2 juegos |
| 9 |
Extrusión de 3 capas con matriz simple: G32 de alta velocidad en 2 grados de presión |
1 juego |
| 10 |
Contenedor de vacío en 9.000 mm |
1 juego |
| 11 |
El tanque de refrigeración en 6.000 mm |
2 conjuntos |
| 13 |
Unidad de arranque de una sola estación 2-20 m/min, 2 garras en servosistema |
1 juego |
| 14 |
Cortador sin chispa de alta velocidad de una sola estación |
1 juego |
| 15 |
Estacionamiento único |
1 juego |
| |
Equipo auxiliar |
|
| 1 |
Impresora láser UV de 10 W |
1 juego |
| 2 |
Refrigerador 12AD |
1 juego |
| 3 |
Torre de agua 60T |
1 juego |
| 4 |
La trituradora tiene 20 CV |
1 juego |
| 5 |
Máquina semiautomática de roscado para tuberías PPH, roscado GAS, roscado cónico, 1/2", 3/4" y 1" |
1 juego |
Las observaciones:
1Condición del precio y destino Fuera de fábrica Wuhan China
2Método de pago: el 40% del total será pagado por T/T como depósito, el saldo será pagado después de la prueba y antes del envío por T/T o por L/C irrevocable a la vista.
3- Período de entrega: 60 días después de recibir el depósito.
4Período de validez: 30 días después de la garantía
5. Garantía: un año para el normal, barril y tornillo y caja de engranajes es para 1,5 años
6Formación: tanto en China como en la tienda del cliente están disponibles
7El precio no incluye el coste del material de ensayo, que será suministrado por el comprador.O el Vendedor comprará el material según lo solicitado por el Comprador a costa del Comprador.
8Este precio no incluye la puesta en marcha y la instalación en la fábrica del comprador.

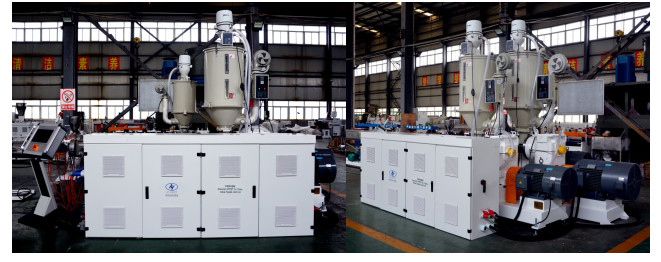

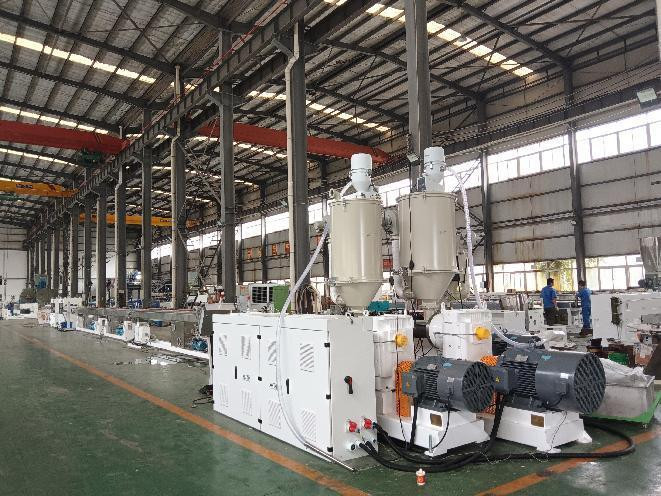

1 HYSJ75/33 y demás solteroextrusor de tornillo
| EE: No |
Parte |
Punto de trabajo |
Descripción |
| 1 |
Extrusor |
Modelo de extrusora |
HYSJ-75/33 de un solo tornillo |
| Producción |
220 kg/h para el PP |
| Altura del centro |
1 000 mm |
| Dimensión |
Se trata de una muestra de las características de las máquinas de ensayo.
|
| Peso |
3 000 kg |
| 2 |
¿Qué quieres decir? |
Diámetro |
Ø75 mm |
| Proporción de identificación del tornillo |
33:1 |
| Velocidad del tornillo |
120 rpm |
| El material |
38CrMoAlA + aleación especial |
| Acaba. |
Relleno de nitrógeno (0,50 a 0,70 mm de profundidad) y pulido |
| Núcleo del tornillo |
Control automático de la temperatura |
| 3 |
En barril |
El material |
Barril de metal bimétrico |
| Finalización interior |
Relleno de nitrógeno (profundidad de 0,50 a 0,70 mm) |
| Área de control de la calefacción |
5 zonas |
| Modo de calefacción |
Calentador de aluminio fundido |
| Potencia de calefacción |
4.2 kw x 5 juegos |
| Sistema de refrigeración |
Ventilador de refrigeración de barril de bajo ruido |
| Potencia de refrigeración |
0.2 kw x 5 juegos |
| 4 |
Caja de engranajes |
Materiales para la vivienda |
El hierro dúctil QT-500 |
| Material del engranaje |
20CrMnTi |
| Superficie del engranaje |
Las demás partidas de las máquinas y aparatos de construcción |
| Material del eje |
40Cr |
| 5 |
Motor de conducción |
Potencia del motor CA |
Motor de corriente alterna de 75 kW |
| Controlador de inversor de CA |
Inversor delta de tipo pesado |
| 6 |
Sistema de control eléctrico |
Sistema de control por control automático |
Todo el sistema de control Siemens PLC con software HYPET. |
| Opción de control: |
Se puede ofrecer RKC y control tradicional |
| Componentes eléctricos |
Marcado en Siemens, Schneider RKC Omron, ABB, FUJI, y pequeñas piezas sin importancia en China marca famosa |
| Zona de temperatura adicional para la cabeza del molde |
Diseñado según la zona de calefacción real |
2HYSJ45/30 solteroextrusor de tornillo
| EE: No |
Parte |
Punto de trabajo |
Descripción |
| 1 |
Extrusor |
Modelo de extrusora |
HYSJ-45/30 de un solo tornillo |
| Producción |
50 kg/h para el PP |
| Altura del centro |
1 000 mm |
| Dimensión |
Se trata de una muestra de las características de las máquinas de ensayo. |
| Peso |
900 kg de peso |
| 2 |
¿Qué quieres decir? |
Diámetro |
Ø45 mm |
| Proporción de identificación del tornillo |
30:1 |
| Velocidad del tornillo |
107,0 rpm |
| El material |
38CrMoAlA + aleación especial |
| Acaba. |
Relleno de nitrógeno (0,50 a 0,70 mm de profundidad) y pulido |
| Núcleo del tornillo |
Control automático de la temperatura |
| 3 |
En barril |
El material |
Barril de metal bimétrico |
| Finalización interior |
Relleno de nitrógeno (profundidad de 0,50 a 0,70 mm) |
| Área de control de la calefacción |
3 zonas |
| Modo de calefacción |
Calentador de aluminio fundido |
| Potencia de calefacción |
2.8 kw x 3 juegos |
| Sistema de refrigeración |
Ventilador de refrigeración de barril de bajo ruido |
| Potencia de refrigeración |
0.075kW x 3 juegos |
| 4 |
Caja de engranajes |
Materiales para la vivienda |
El hierro dúctil QT-500 |
| Material del engranaje |
20CrMnTi |
| Superficie del engranaje |
Las demás partidas de las máquinas y aparatos de construcción |
| Material del eje |
40Cr |
| 5 |
Motor de conducción |
Potencia del motor CA |
18Motor de corriente alterna de 0,5 kW |
| Controlador de inversor de CA |
Inversor delta de tipo pesado |
| 6 |
Sistema de control eléctrico |
Sistema de control por control automático |
Todo el sistema de control Siemens PLC con software HYPET. |
| Opción de control: |
Se puede ofrecer RKC y control tradicional |
| Componentes eléctricos |
Marcado en Siemens, Schneider RKC Omron, ABB, FUJI, y pequeñas piezas sin importancia en China marca famosa |
| Zona de temperatura adicional para la cabeza del molde |
diseñado de acuerdo con la zona de calefacción real |
4 Extrusora de tornillo único HY25/25
| Especificación |
Descripción |
| En barril |
38CrMoAIA, nitrificación |
| ¿Qué quieres decir? |
38CrMoAIA, nitrificación |
| Producción |
5 kg/h para el PP |
| Diámetro de los tornillos |
Ø25 mm |
| Parafusos L/D |
25:1 |
| La potencia de accionamiento |
1.5 kW |
| El control del motor |
Inversor de CA, Delta |
5 Cargador automático al vacío
| Especificaciones |
Parámetro |
| Modelo |
El valor de la ayuda |
| Formulario de trabajo |
Tipo de inducción |
| El poder |
0.75kw, 3P |
| Capacidad |
350 kg de peso |
| el volumen |
3 litros |
| Diámetro de la manguera de alimentación |
F38 mm |
| Tiempo de alimentación |
8-10 segundos |
| Dimensión del cuerpo |
Se trata de un sistema de control de la velocidad. |
| Dimensión de la trampilla |
Las dimensiones de las placas son las siguientes: |
| Peso |
51 kgs |
6 Secador caliente
| Especificaciones |
Parámetro |
| Número de modelo |
HD50 |
| Capacidad |
50 kilos |
| Calentamiento |
3.9 kW |
| El soplador |
150 W |
| El poder |
Las emisiones de CO2 de las centrales eléctricas |
| Dimensión |
Las medidas siguientes se aplicarán: |
| Tamaño de la base |
La longitud de la línea de banda es igual o superior a: |
| Peso neto ((Kg) |
44 kilos |
7 Co extrusión muere: salida única 3 capas y 3 colores de G32 de alta velocidad en 2 grado de presión
| Especificación |
Descripción |
| Método de proyecto |
De acuerdo con la tecnología de Alemania |
| Tamaños para tubos |
1/2x3.4mm, 1/2x2.8mm, 3/4x3.9mm, 3/4x3.3mm, 1x4.9mm, 1x3.7mm, 20x2.8mm, 20x3.4mm, 25x3.5mm, 25x4.2mm, 32x2.9mm, 32x4.4mm, 32x5.4mm |
| Material de la cabeza de la matriz |
40CrMo |
| Materiales de las mangas de calibración |
Cubiertas |
| Canal de flujo |
con un contenido de aluminio superior a 10%, pero no superior a 50% |
| Función de luz del tubo |
Con HYPET más brillante |
| Calentador |
Calentadores de acero inoxidable Mica |
8 Estación doble del tanque de vacío en 9.000 mm
| EE: No |
Nombre de las piezas |
Imagen |
Especificación |
| 1 |
El vacío
el tanque
|
El material |
Acero inoxidable 304 |
| Duración |
9 000 mm |
| Altura del centro |
de una longitud igual o superior a 1000 mm |
| Dia. rango |
20 a 32 mm |
| Número de tuberías |
2 tubos |
| Potencia del motor móvil |
0.75 kW |
| Rango de movimiento delantero y trasero |
de una longitud igual o superior a 700 mm |
| Ajuste izquierdo y derecho |
50 mm |
| Cubre en la parte superior |
Vidrio templado |
| 2 |
Sistema de rociado con boquilla |
Número de boquillas |
208, por piezas |
| Números de tuberías de rociado de agua |
4 piezas |
| Tipo de boquilla |
Refrigerante intensivo atomizado |
| Fumigación en boca |
G3/4 |
| Soportador de tuberías |
Soporte de tipo de engranaje fijo |
| 3 |
Control de temperatura y nivel del agua
|
Control de la temperatura del agua |
Control de válvula automático |
| Control del nivel del agua |
Sistema de bucle cerrado de bolas flotantes |
| Seguridad bajo presión |
Válvula de seguridad instalada |
| 4 |
Filtro de agua |
El filtro |
2 conjuntos en G2 with con vía de paso |
| Limpia el filtro |
Por línea de paso para limpiar el filtro |
| Ciclón de vacío |
Sí, con él. |
| Función de silencio |
Dispositivo de silencio |
| 5 |
Bombas de vacío |
Potencia del motor de la bomba de vacío |
2.2 kW x 2 juegos |
| Tipo de bomba |
Tecnología de placas redondas de Siemens |
| Las demás |
Bajo ruido |
| Boquilla de succión al vacío |
Dos puertas en cada lado del tanque |
| 6 |
Bomba de agua |
Tamaño del tubo de entrada de agua |
G1 |
| Tamaño del tubo de salida de agua |
G2 |
| Potencia del motor de la bomba de agua |
1.5 kw x 2 juegos |
9 Tanque de refrigeración en 6.000 mm
| Especificación |
Descripción |
| Rango de las tuberías |
Ø20-32 mm en doble estación |
| Duración de la caja de vacío |
6,000 mm |
| Construcción |
Empapamiento en el fregadero |
| Potencia de la bomba de agua |
sin |
| El material |
Acero inoxidable 304 |
| Tubo de entrada |
G1 |
| Tubo de salida |
G2 |
11Unidad de arranqueEstación única 2-20m/min, 2 garrass en el sistema de servo
| Especificación |
Descripción |
| Diámetro del tubo |
Ø20-32 mm en una estación |
| Altura del centro |
1 000 mm |
| Número de orugas |
Dos garras en una fila. |
| Distribución de la oruga |
Arriba abajo en 1 fila |
| Control superior de las orugas |
Control por cilindro en cada lado de la cadena |
| Número del cilindro |
2 piezas |
| Control de las orugas de fondo |
Está fijo. |
| Método de conducción |
Conducido por cinturón de goma |
| Tipo de cinturón |
Cinturón plano |
| Ancho del cinturón |
56 mm |
| Duración efectiva de la tracción |
1 000 mm |
| Velocidad de conducción |
2 a 20 m/min |
| Caja de engranajes |
Motor con caja de engranajes helicoidal fuerte |
| Tipo de motor |
Motor de servicio |
| Potencia del motor |
0.85 kw x 1 conjunto con sistema de control servo |
| Fuerza de tracción |
3,000 N |
| Sistema de medición |
Por codificador |
| Modo de ajuste |
Las demás: |
| Presión de presión en la tubería |
Las demás máquinas y aparatos para la fabricación de máquinas y aparatos para la fabricación de máquinas |
| Posición de la oruga hacia abajo |
Está fijo. |
| Presión del aire |
0.4-0.6Mpa |
12 Alta velocidad ccortador sin caderauna sola estación
| Especificación |
Descripción |
| Diámetro del tubo |
Ø20-32 mm en una estación |
| velocidad de corte |
30 m/min. |
| forma de la hoja |
Cuchillo circular |
| el camino corto |
Las demás máquinas |
| vía de alimentación |
Mech-aire |
| forma de la abrazadera |
Las demás fibras sintéticas |
| Modo de seguimiento |
- No, no lo sé. |
| motor de revolución |
- No, no lo sé. |
| motor de cortador |
5.5 kw x 1 juego |
| espesor de corte |
8 mm |
| sistema hidráulico |
- No, no lo sé. |
| conformación de las capas |
- No, no lo sé. |
| anillo de deslizamiento |
- No, no lo sé. |
| Sistema de control |
Sistema de control automático PLC |
13 Estacionamiento único
| Especificación |
Descripción |
| Tabla inclinada |
Las demás máquinas y aparatos |
| Duración nominal |
Entre 4 y 5 mtr |
| Tamaños de las tuberías |
20 a 32 mm |
| Material del paracaídas para tropezar |
Acero estructural rígido |
14 Impresora láser
| proyecto |
Cuadro de parámetros |
UV-10W |
| Características |
Material de las máquinas |
Oxidación de todo el aluminio por chorro de arena |
| El láser |
Generador de láser UV, la vida útil es superior a 20000-30000 horas |
| longitud de onda del láser |
355nm |
| potencia de salida |
≥ 12 W |
| Velocidad de marcado |
Se aplican las siguientes medidas: |
| el controlador |
10Control táctil de 2 pulgadas |
| Sistema de refrigeración |
Refrigeración por agua (con enfriador) |
| Parámetro |
Lente de enfoque |
de tamaño igual o superior a 300 mm |
| Ancho de línea mínimo |
0.01 mm |
| Precisión de repetición |
0.001 mm |
| Rango de marcado |
Se aplicará el método de comprobación de la velocidad. |
| Modo de posición |
Indicación de luz azul |
|
| Número de filas |
Cualquier línea dentro del rango de marcado |
|
| Velocidad de la línea de producción |
0 ~ 130 m/min (dependiendo del material) |
|
| El software |
Multilingüe |
Inglés, español, alemán, chino, ruso, árabe, etc. |
|
| jurisdicción |
Autoridad de gestión de múltiples usuarios |
|
| sistema operativo |
Sistema Linux |
|
| Modo de inyección de tinta |
Estático, analógico, codificador |
|
| Señales reservadas |
Inicio, estado de impresión, finalización, fallo |
|
| Protección de datos |
Con energía de protección de datos de interrupción de energía |
|
| monitoreo |
Función de alarma de exceso de velocidad |
|
| El cruce |
Eliminación automática de las intersecciones |
|
| Software de codificación |
Envío de códigos de máquina única y doble |
|
| Tipo de apoyo |
Tipo de letra |
chino e inglés, números, tradicionales, etc. |
| formato de archivo |
Se aplicará el método de evaluación de la calidad de los productos. |
| Código de barras |
El código de identificación de la empresa es el siguiente: |
| Parámetros de servicio |
Fuente de alimentación |
Las emisiones de gases de efecto invernadero |
| Consumo de energía |
de una potencia máxima de 800 W |
| Peso neto de la máquina |
40 kg de peso |
| Dimensión general |
640 mm por 160 mm por 206 mm |
15 máquina de roscado semiautomática para tuberías PPH, roscas GAS, roscas cónicas 1/2", 3/4", 1"
| Principales especificaciones técnicas |
Especificación |
| El poder de igualación |
Control de velocidad de frecuencia variable de 3,0 kW (380 V) |
| Estructura de la máquina |
En el plano horizontal |
| Rango de diámetros |
por debajo de 1 " (33 mm) (se puede personalizar para aumentar o reducir) |
| Producción |
3800 cabezas /8 horas (no específicas) |
| Automatización |
Control de pantalla táctil PLC, semiautomático (descarga manual, procesamiento automático de roscas) |
| Accesorios |
Cuchillo de hilo externo y fijación de cada conjunto |
17 Refrigerador
| Punto de trabajo |
Especificación |
| Modelo |
El HYAC-20AD |
| Capacidad de refrigeración nominal |
7 °C |
Kcal/h |
46861 |
| |
|
El peso |
54.49 |
| |
12 °C |
Kcal/h |
55788 |
| |
|
El peso |
64.87 |
| Consumo máximo de energía |
El peso |
19.09 |
| Fuente de energía |
Las emisiones de gases de efecto invernadero se calcularán en función de las emisiones de gases de efecto invernadero. |
| Agentes de refrigeración |
Tipo de producto |
|
R22 ((R407C/R410A/R134A/R404A) |
| |
control |
|
Válvula de expansión termostática |
| Compresor |
Tipo de producto |
|
Rollo hermético |
| |
El poder |
El peso |
7.945 × 2 |
| Condensador |
Tipo de producto |
|
Tubo de cobre con aletas eficiente + ventilador del rotor externo de alto volumen de aire y bajo ruido |
| |
Volumen del aire |
|
23200 |
| |
Motor de ventilador |
El peso |
0.8 × 2 |
| Evaporador |
Tipo de producto |
|
Concha y tubo + depósito de SS o bobina de SS en depósito de SS |
| |
Flujo de refrigerante |
- ¿ Qué?3/h |
8.84 |
| |
Volumen del tanque |
1 litro |
350 |
| |
Entrada y salida |
pulgadas |
2 |
| Bomba de agua |
El poder |
El peso |
1.6 |
| |
Flujo |
- ¿ Qué?3/h |
16 |
| |
Cabeza |
- ¿ Qué? |
20 |
| Módulos de protección de las unidades |
Sobrecarga del motor, alta y baja presión, agua refrigerada sobre temperatura, interruptor de flujo, interruptor de nivel del tanque, protección de fase, protección anticongelante |
| Dimensión |
Duración |
En el caso de los |
2070 |
| |
Ancho |
En el caso de los |
950 |
| |
Alturas |
En el caso de los |
1950 |
| Peso |
En kg |
650 |
18 Torre de agua
| Punto de trabajo |
Parámetros |
| Tipo de torre de enfriamiento |
Torre de agua redonda de contraflujo |
| Modelo de torre de enfriamiento |
CT-60: el nombre de la empresa |
| Volumen de agua circulante de enfriamiento |
46.8 m2/h |
| Temperatura del agua de entrada/temperatura del agua de salida |
37°C/32°C |
| Temperatura ambiente de las bombillas secas/húmedas |
31.5°C/27°C |
| Capacidad de refrigeración |
234240 kcal/h |
| Valor del ruido |
Se aplicará el procedimiento siguiente: |
| Fuente de alimentación |
Las emisiones de CO2 de las centrales eléctricas |
| Requisitos de calidad del agua |
PH = 6-8 |
| Relación entre el gas y el agua |
0.62 kg/kg |
| Pérdida de agua en vuelo |
≤ 0,02 por ciento |
| Pérdida de evaporación |
≤ 0,833% |
| Peso neto |
240 kg de peso |
| Peso de funcionamiento |
1250 kg |
| Tipo de ventilador |
Tipo de caudal axial |
| Volumen del aire |
25740m/h |
| Velocidad del ventilador |
710 r/min |
| Diámetro de la hoja |
Las demás: |
| Número de cuchillas |
4 piezas por juego |
| Modo de transmisión |
Dirección directa |
| velocidad del motor |
710 r/min |
| Potencia del motor |
1.5 kw |
| Modo de arranque del motor |
Inicio directo |
| Diámetro de la torre de agua |
Las demás: |
| Alturas de las torres de agua |
Las demás: |
| Tamaño del tubo de entrada/salida |
Las demás medidas de seguridad |
| Tamaño de la tubería completa/la tubería de drenaje |
25 mm/25 mm |
| Tamaño del relleno automático de agua |
20 mm |
| El motor |
Tipo impermeable totalmente cerrado |
| El ventilador |
- ¿ Qué pasa? |
| Cuerpo de la concha |
Alfombra de fibra de vidrio de alta calidad y síntesis de resina |
| cuenca |
Alfombra de fibra de vidrio de alta calidad y síntesis de resina |
| Sistema de rociadores |
El PVC |
| película |
PVC, tipo retardante de llama |
| Válvula de flotación |
El PVC |
| Sistema de entrada de aire |
El PVC |
19 Triturador
| Punto de trabajo |
Parámetros |
| Modelo |
Se trata de un artículo de la Directiva 2006/112/CE. |
| Cámara de trituración |
590*150 mm |
| Diámetro de rotación |
285 mm |
| Capacidad de trituración |
120 a 400 kg/h |
| Cuchillo fijo |
2 piezas |
| Cuchillo giratorio |
18 piezas |
| Materiales para cuchillos |
SKD-11 (materiales domésticos/Taiwan Tech) |
| El poder |
El valor de las emisiones de CO2 es el valor de las emisiones de CO2 de los combustibles renovables. |
| Velocidad |
520 r/min. |
| Tamaño de las mallas |
10 mm |
| Las dimensiones |
1250*1170*1350 mm |
| Peso |
850 kg de peso |
| Componentes |
Una marca china muy famosa. |
¡Su mensaje debe tener entre 20 y 3.000 caracteres!
