20-32milímetros PÁGINASdoble tubolínea con 3 capas y 3 colores por 90/30 y 55/33 &extrusora 45/30
Una especialidaddePAGPAGpagipelínea
| SN |
Elementos |
Especialidad |
|
| 1 |
Alto rendimiento |
350 kg/h cuando la velocidad es alta de 20 m/min |
| 2 |
Extrusoras |
Equipado con un juego HYSJ90/30, un juego HYSJ55/33 y un juego HYSJ45/30, es muy eficiente y ahorra energía. |
| 3 |
Alta calidad en piezas de máquinas. |
Inversor de tipo pesado Delta /ABB, Siemens Schneider, Omron, componentes RKC, motor Siemens, alimentador dosificador de doble tornillo Anti-Bridge. Gabinete eléctrico de gran volumen con buen dispositivo de enfriamiento. |
| 4 |
Línea de montaje |
Máquinas de alta velocidad para cumplir el objetivo diseñado. |
1, piezas de la línea principal:
| SN |
Artículos principales |
Cantidad |
| Tubería doble PP de 20-32 mm 3 capas y 3 colores |
| 1 |
Extrusora monohusillo HYSJ90/30 potencia motor 110 kw |
1 juego |
| 2 |
Extrusora de un solo tornillo HYSJ55/33 potencia del motor de 22 kw |
1 juego |
| 3 |
Extrusora monohusillo HYSJ45/30 potencia motor 18,5 kw |
1 juego |
| 4 |
Extrusora monohusillo HYSJ25/25 para tiras de 4 colores |
1 juego |
| 5 |
Cargador automático por vacío AL300 |
3 juegos |
| 6 |
Secadora caliente HD300 |
1 juego |
| 7 |
Secadora caliente HD50 |
2 juegos |
| 9 |
Doble matriz de coextrusión de 3 capas: G32 de alta velocidad en 2 grados de presión |
1 juego |
| 10 |
Depósito de vacío doble estación en 9.000 mm |
1 juego |
| 11 |
Doble estación del tanque de enfriamiento en 6.000 mm. |
2 juegos |
| 13 |
Estación doble de la unidad de transporte 2-20 m/min, 2 garras en sistema servo |
1 juego |
| 14 |
Doble estación de corte sin virutas de alta velocidad |
1 juego |
| 15 |
Estación doble apilador |
1 juego |
| |
Equipo auxiliar |
|
| 1 |
Impresora láser UV 10W |
1 juego |
| 2 |
Enfriador 20AD |
1 juego |
| 3 |
Torre de agua 60T |
1 juego |
| 4 |
Trituradora 20HP |
1 juego |
| 5 |
Roscadora semiautomática para tubos PPH, roscas GAS, roscas cónicas, 1/2", 3/4" y 1" |
1 juego |
Observaciones:
1. Condición del precio y destino Ex-works Wuhan China
2. Método de pago: el 40% del total se pagará por T/T como depósito, el saldo se pagará después de la prueba y antes del envío por T/T o mediante L/C irrevocable a la vista.
3. Plazo de entrega: 60 días después de recibido el depósito.
4. Período de validez: 30 días después del garantizado
5. Garantía: un año para normal, barril, tornillo y caja de cambios es por 1,5 años
6. Formación: tanto en China como en la tienda del cliente están disponibles.
7. Puesta en servicio: El precio no cubre el costo del material de prueba. El material de prueba será suministrado por el Comprador. O el Vendedor comprará el material según lo solicitado por el Comprador a costo del Comprador.
8. Este Precio no incluye comisión ni instalación en fábrica del comprador.

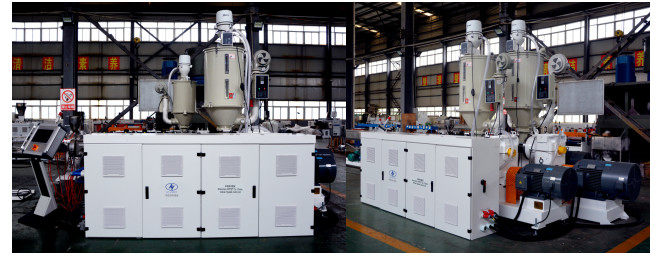

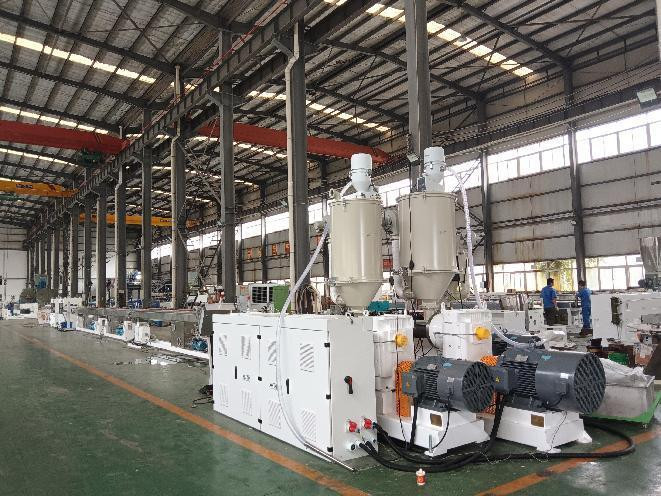

1 HYSJ90/30 solteroextrusora de tornillo
| SN |
Parte |
Artículo |
Descripción |
| 1 |
extrusora |
Modelo de extrusora |
HYSJ-90/30 tornillo único |
| Producción |
300 kg/h para PP |
| altura central |
1000 mm |
| Dimensión |
3400 x 1300 x 2200 mm |
| Peso |
4200 kilogramos |
| 2 |
Tornillo |
Diámetro |
Ø90mm |
| Relación de ID del tornillo |
30:1 |
| Velocidad del tornillo |
120 rpm |
| Material |
38CrMoAlA + aleación especial |
| Finalizar |
Relleno de nitrógeno (0,50~0,70 mm de profundidad) y pulido |
| Núcleo del tornillo |
Control automático de temperatura |
| 3 |
Barril |
Material |
cañón bimetálico |
| Acabado interior |
Lleno de nitrógeno (0,50~0,70 mm de profundidad) |
| Área de control de calefacción |
5 áreas |
| Manera de calentar |
Calentador de aluminio fundido |
| Potencia de calefacción |
5,1 kilovatios x 5 juegos |
| Sistema de refrigeración |
Ventilador de refrigeración de barril silencioso |
| Poder de enfriamiento |
0,37 kilovatios x 5 juegos |
| 4 |
Caja de cambios |
Material de la carcasa |
Fundición dúctil QT-500 |
| Material del engranaje |
20CrMnTi |
| Superficie del engranaje |
Endurecido y rectificado con alta precisión. |
| Material del eje |
40Cr |
| 5 |
Motor de accionamiento |
potencia del motor de CA |
motor de CA de 110 kilovatios |
| Controlador inversor de CA |
Inversor delta en tipo pesado |
| 6 |
Sistema de control eléctrico |
sistema PLC |
Sistema de control PLC Siemens completo con software HYPET. |
| Opción de control: |
Se pueden ofrecer RKC y control tradicional. |
| Componentes electricos |
Marcado en Siemens, Schneider RKC Omron, ABB, FUJI y pequeñas piezas sin importancia en marcas famosas de China. |
| Zona de temperatura adicional para el cabezal de troquel |
Diseñado según la zona de calentamiento real |
2HYSJ55/33 solteroextrusora de tornillo
| SN |
Parte |
Artículo |
Descripción |
| 1 |
extrusora |
Modelo de extrusora |
HYSJ-55/33 tornillo único |
| Producción |
60 kg/h para PP |
| altura central |
1000 mm |
| Dimensión |
2250 x 1100 x 1900 mm |
| Peso |
1300 kilos |
| 2 |
Tornillo |
Diámetro |
Ø55mm |
| Relación de ID del tornillo |
33:1 |
| Velocidad del tornillo |
68 rpm |
| Material |
38CrMoAlA + aleación especial |
| Finalizar |
Relleno de nitrógeno (0,50~0,70 mm de profundidad) y pulido |
| Núcleo del tornillo |
Control automático de temperatura |
| 3 |
Barril |
Material |
cañón bimetálico |
| Acabado interior |
Lleno de nitrógeno (0,50~0,70 mm de profundidad) |
| Área de control de calefacción |
4 áreas |
| Manera de calentar |
Calentador de aluminio fundido |
| Potencia de calefacción |
3 kilovatios x 4 juegos |
| Sistema de refrigeración |
Ventilador de refrigeración de barril silencioso |
| Poder de enfriamiento |
0,2 kW x 4 juegos |
| 4 |
Caja de cambios |
Material de la carcasa |
Fundición dúctil QT-500 |
| Material del engranaje |
20CrMnTi |
| Superficie del engranaje |
Endurecido y rectificado con alta precisión. |
| Material del eje |
40Cr |
| 5 |
Motor de accionamiento |
potencia del motor de CA |
Motor de CA de 22 kW |
| Controlador inversor de CA |
Inversor delta en tipo pesado |
| 6 |
Sistema de control eléctrico |
sistema PLC |
Sistema de control PLC Siemens completo con software HYPET. |
| Opción de control: |
Se pueden ofrecer RKC y control tradicional. |
| Componentes electricos |
Marcado en Siemens, Schneider RKC Omron, ABB, FUJI y pequeñas piezas sin importancia en marcas famosas de China. |
| Zona de temperatura adicional para el cabezal de troquel |
Diseñado según la zona de calefacción real. |
3HYSJ45/30 solteroextrusora de tornillo
| SN |
Parte |
Artículo |
Descripción |
| 1 |
extrusora |
Modelo de extrusora |
HYSJ-45/30 tornillo único |
| Producción |
50 kg/h para PP |
| altura central |
1000 mm |
| Dimensión |
2000 x 1100 x 1900 mm |
| Peso |
900 kilos |
| 2 |
Tornillo |
Diámetro |
Ø45mm |
| Relación de ID del tornillo |
30:1 |
| Velocidad del tornillo |
107 rpm |
| Material |
38CrMoAlA + aleación especial |
| Finalizar |
Relleno de nitrógeno (0,50~0,70 mm de profundidad) y pulido |
| Núcleo del tornillo |
Control automático de temperatura |
| 3 |
Barril |
Material |
cañón bimetálico |
| Acabado interior |
Lleno de nitrógeno (0,50~0,70 mm de profundidad) |
| Área de control de calefacción |
3 áreas |
| Manera de calentar |
Calentador de aluminio fundido |
| Potencia de calefacción |
2,8 kilovatios x 3 juegos |
| Sistema de refrigeración |
Ventilador de refrigeración de barril silencioso |
| Poder de enfriamiento |
0,075 kW x 3 juegos |
| 4 |
Caja de cambios |
Material de la carcasa |
Fundición dúctil QT-500 |
| Material del engranaje |
20CrMnTi |
| Superficie del engranaje |
Endurecido y rectificado con alta precisión. |
| Material del eje |
40Cr |
| 5 |
Motor de accionamiento |
potencia del motor de CA |
Motor de CA de 18,5 kW |
| Controlador inversor de CA |
Inversor delta en tipo pesado |
| 6 |
Sistema de control eléctrico |
sistema PLC |
Sistema de control PLC Siemens completo con software HYPET. |
| Opción de control: |
Se pueden ofrecer RKC y control tradicional. |
| Componentes electricos |
Marcado en Siemens, Schneider RKC Omron, ABB, FUJI y pequeñas piezas sin importancia en marcas famosas de China. |
| Zona de temperatura adicional para el cabezal de troquel |
Diseñado según la zona de calefacción real. |
4 Extrusora monohusillo HY25/25
| Especificación |
Descripción |
| Barril |
38CrMoAIA,nitrificación |
| Tornillo |
38CrMoAIA,nitrificación |
| Producción |
5 kg/h para PP |
| Día. de tornillo |
Ø25mm |
| Tornillo L/D |
25:1 |
| El poder motriz |
1,5 kilovatios |
| El control de motores |
Inversor de CA, Delta |
5 Cargador automático por vacío
| Presupuesto |
Parámetro |
| Modelo |
AL300 |
| Forma de trabajo |
tipo inductivo |
| Fuerza |
0,75 kw, 3P |
| Capacidad |
350 kilos |
| volumen |
3L |
| Diámetro de la manguera de alimentación |
Ф38mm |
| hora de comer |
8-10 segundos |
| Dimensión del cuerpo |
370×385×700mm |
| Dimensión de la tolva |
230×210×429mm |
| Peso |
51 kilos |
6 secadora caliente
| Presupuesto |
Parámetro |
| Número de modelo |
HD50 |
| Capacidad |
50 kilogramos |
| Calefacción |
3,9 kilovatios |
| Soplador |
150W |
| Fuerza |
380V 3P 50HZ |
| Dimensión |
1146x810x460mm |
| Tamaño básico |
167 x 160 x Φ71 mm |
| Peso neto (kilogramos) |
44 kilos |
Troquel de 7 coextrusión: doble salida 3 capas y 3 colores de G32 de alta velocidad en 2 grados de presión
| Especificación |
Descripción |
| Método de diseño |
Según tecnología de Alemania |
| Tamaños para tubería |
1/2”x3,4 mm, 1/2”x2,8 mm, 3/4”x3,9 mm, 3/4”x3,3 mm, 1”x4,9 mm, 1”x3,7 mm, 20x2,8 mm, 20x3. 4mm, 25x3,5mm, 25x4,2mm, 32x2,9mm, 32x4,4mm, 32x5,4mm |
| Material del cabezal de troquel |
40CrMo |
| Material de las vainas de calibración |
Cobre |
| canal de flujo |
Cromado |
| Función de brillo de tubería |
Con HYPET más brillante |
| Calentador |
Calentadores de mica de acero inoxidable. |
8 Depósito de vacío doble estación en 9.000 mm
| SN |
Nombre de las piezas |
Imagen |
Especificación |
| 1 |
Vacío
tanque
|
Material |
Acero inoxidable 304 |
| Longitud |
9000mm |
| altura central |
1000 milímetros |
| Día. rango |
20-32 mm |
| No. de tuberías |
2 tubos |
| Potencia del motor móvil |
0,75 kilovatios |
| Rango móvil delantero y trasero |
700 milímetros |
| Ajuste izquierdo y derecho |
50mm |
| Cubrir en la parte superior |
vidrio templado |
| 2 |
Sistema de pulverización de boquilla |
Número de boquillas |
208 piezas |
| Números de tuberías de pulverización de agua |
4 piezas |
| Tipo de boquilla |
Refrigeración intensiva atomizada |
| Boca rociadora |
G3/4 |
| Soporte de tubería |
Partidario de tipo engranaje fijo |
| 3 |
Control de temperatura y nivel del agua.
|
Control de temperatura del agua |
Control automático de válvulas |
| Control de nivel de agua |
Sistema de cierre de bola flotante |
| Seguridad de presión |
Válvula de seguridad instalada |
| 4 |
Filtro de agua |
Filtrar |
2 juegos en G2” con by pass |
| Limpiar el filtro |
Línea by pass para limpieza del filtro |
| ciclón de vacío |
Si, con eso |
| Función de silencio |
Dispositivo de silencio |
| 5 |
bomba de vacío |
Potencia del motor de la bomba de vacío |
2,2 kW x 2 juegos |
| Tipo de bomba |
Tecnología de placas redondas de Siemens |
| Otros |
Bajo nivel de ruido |
| Boquilla de succión al vacío |
Dos puertas a cada lado del tanque. |
| 6 |
bomba de agua |
Tamaño de la tubería de entrada de agua |
G1” |
| Tamaño de la tubería de salida de agua |
G2” |
| Potencia del motor de la bomba de agua |
1,5 kw x 2 juegos |
9 Tanque de refrigeración en 6.000 mm
| Especificación |
Descripción |
| Gama de tuberías |
Ø20-32mm en doble estación |
| Longitud de la caja de vacío |
6.000 mm |
| Construcción |
Remojar en el fregadero |
| Potencia de la bomba de agua |
sin |
| Material |
Acero inoxidable 304 |
| Tubería de entrada |
G1” |
| Tubo de salida |
G2” |
11Unidad de transporteestación doble 2-20m/min, 2 garrass en el servosistema
| Especificación |
Descripción |
| Diámetro de la tubería |
Ø20-32mm en 2 estaciones |
| altura central |
1000 mm |
| Número de oruga |
2 garras en 2 filas |
| Distribución de orugas |
Arriba abajo en 2 filas |
| Control de oruga superior |
Controlado por cilindro en cada lado de la cadena. |
| Número de cilindro |
4 piezas |
| Control de oruga inferior |
Fijado |
| Método de conducción |
Impulsado por correa de goma |
| Tipo de cinturón |
cinturón plano |
| Ancho del cinturón |
56mm |
| Longitud de tracción efectiva |
1000 mm |
| Velocidad de conducción |
2-20 m/min |
| Caja de cambios |
Motor con fuerte caja de cambios helicoidales. |
| tipo de motor |
servomotor |
| potencia del motor |
0,85 kw x 2 juegos con sistema de servocontrol |
| Fuerza de tracción |
3.000 norte |
| Sistema de medición |
Por codificador |
| Modo de ajuste |
Neumático |
| Presione la presión sobre la tubería. |
Regulado por válvulas neumáticas. |
| Posición de oruga abajo |
Fijado |
| Presión de aire |
0,4-0,6 MPa |
12 alta velocidad ccortador sin caderadoble estacion
| Especificación |
Descripción |
| Diámetro de la tubería |
Ø20-32mm en 2 estaciones |
| velocidad de corte |
30 m/min |
| forma de hoja |
Hoja circular |
| cortar camino |
cortador de moscas |
| manera de alimentar |
aire mecánico |
| forma de abrazadera |
Plantilla de nailon |
| modo de seguimiento |
No |
| motor de revolución |
No |
| motor cortador |
5,5 kw x 2 juegos |
| espesor de corte |
8mm |
| sistema hidráulico |
No |
| biselado |
No |
13 Apilador monopuesto
| Especificación |
Descripción |
| mesa basculante |
Operado neumáticamente |
| Longitud nominal |
4-5 metros |
| Tamaños de tubería |
20-32 mm |
| Material de la rampa de disparo |
Acero estructural rígido MS |
14 impresora láser
| proyecto |
tabla de parámetros |
UV-10W |
| Característica |
Material de la máquina |
Toda la oxidación del chorro de arena de aluminio. |
| Láser |
Generador láser UV, la vida útil es de más de 20000-30000 horas |
| Longitud de onda láser |
355nm |
| potencia de salida |
≥12W |
| Velocidad de marcado |
≤12000 mm/s |
| controlador |
Controlador táctil de 10,2 pulgadas |
| Sistema de refrigeración |
Refrigeración por agua (con enfriador) |
| Parámetro |
lente de enfoque |
210 mm |
| Ancho de línea mínimo |
0,01 mm |
| Precisión de repetición |
0,001 mm |
| Rango de marcado |
110 mm × 110 mm (opcional) |
| Modo de posicionamiento |
Indicación de luz azul |
|
| Número de filas |
Cualquier línea dentro del rango de marcado. |
|
| Velocidad de la línea de producción |
0~130m/min (dependiendo del material) |
|
| Software |
Plurilingüe |
Inglés, español, alemán, chino, ruso, árabe, etc. |
|
| jurisdicción |
Autoridad de gestión multiusuario |
|
| Sistema operativo |
sistema Linux |
|
| Modo de inyección de tinta |
Estático, analógico, codificador. |
|
| señal reservada |
Inicio, estado de impresión, finalización, fallo |
|
| protección de datos |
Con energía de protección de datos de corte de energía |
|
| monitor |
Proporciona función de alarma de exceso de velocidad. |
|
| de cruce |
Eliminación automática de intersecciones. |
|
| Software de codificación |
Envío de código máquina simple y doble |
|
| Tipo de soporte |
tipo de letra |
Chino e inglés, números, tradicional, etc. |
| formato de archivo |
BMP/DXF/HPGL/JPEG/PLT |
| código de barras |
CÓDIGO39, CÓDIGO128, CÓDIGO126, QR |
| Parámetros de servicio |
Fuente de alimentación |
220V/50HZ |
| Consumo de energía |
800W |
| Peso neto de la máquina |
40kg |
| Dimensión general |
640mmX160mmX206mm |
15 Roscadora semiautomática para tubos PPH, roscas GAS, roscas cónicas 1/2", 3/4", 1"
| Principales especificaciones técnicas |
Especificación |
| Poder a juego |
Control de velocidad de frecuencia variable 3.0KW (380V) |
| Estructura de la máquina |
Horizontal |
| Rango de diámetro |
por debajo de 1 " (33 mm) (se puede personalizar para aumentar o reducir) |
| Producción |
3800 cabezas/8 horas (no específico) |
| Automatización |
Controlador de pantalla táctil PLC, semiautomático (descarga manual, procesamiento automático de hilo) |
| Accesorios |
Cuchillo de hilo externo y accesorio cada juego |
17 enfriador
| Artículo |
Especificación |
| Modelo |
HYAC-20AD |
| Capacidad de refrigeración nominal |
7℃ |
kcal/hora |
46861 |
| |
|
kilovatios |
54,49 |
| |
12℃ |
kcal/hora |
55788 |
| |
|
kilovatios |
64,87 |
| Consumo máximo de energía |
kilovatios |
19.09 |
| Fuente de energía |
3F 380-415V 50HZ/60HZ |
| Refrigerante |
Tipo |
|
R22(R407C/R410A/R134A/R404A) |
| |
control |
|
Válvula de expansión termostática |
| Compresor |
Tipo |
|
Pergamino hermético |
| |
Fuerza |
kilovatios |
7.945 × 2 |
| Condensador |
Tipo |
|
Tubo de cobre con aletas eficiente+ventilador de rotor externo de bajo ruido y alto volumen de aire |
| |
Volumen de aire |
|
23200 |
| |
Motor del ventilador |
kilovatios |
0,8 × 2 |
| Evaporador |
Tipo |
|
Carcasa y tubo+tanque SS o bobina SS en tanque SS |
| |
Flujo de refrigerante |
metro3/h |
8.84 |
| |
Volumen del tanque |
litro |
350 |
| |
Entrada y salida |
pulgada |
2 |
| bomba de agua |
Fuerza |
kilovatios |
1.6 |
| |
Fluir |
metro3/h |
16 |
| |
Cabeza |
metro |
20 |
| Módulos de protección de la unidad |
Sobrecarga del motor, presión alta y baja, sobretemperatura del agua enfriada, interruptor de flujo, interruptor de nivel del tanque, protección de fase, protección anticongelante |
| Dimensión |
Longitud |
milímetros |
2070 |
| |
Ancho |
milímetros |
950 |
| |
Altura |
milímetros |
1950 |
| Peso |
kilos |
650 |
18 torre de agua
| Artículo |
Parámetros |
| Tipo de torre de enfriamiento |
Torre de agua redonda a contracorriente |
| Modelo de torre de enfriamiento |
CT-60 |
| Volumen de agua circulante de refrigeración |
46,8 m²/h |
| Temperatura del agua de entrada/temperatura del agua de salida |
37℃/32℃ |
| Temperatura ambiente de bulbo seco/bulbo húmedo |
31,5 ℃/27 ℃ |
| Capacidad de enfriamiento |
234240 kcal/hora |
| Valor de ruido |
57dB(A) |
| Fuente de alimentación |
380V/3P/50Hz |
| Requisitos de calidad del agua. |
PH= 6-8 |
| Relación gas-agua |
0,62 kg/kg |
| Pérdida de agua voladora |
≤0,02% |
| Pérdida por evaporación |
≤0,833% |
| Peso neto |
240 kilos |
| Peso operativo |
1250 kilos |
| Tipo de ventilador |
Tipo de flujo axial |
| Volumen de aire |
25740 m/h |
| Velocidad del ventilador |
710 rpm |
| Diámetro de la hoja |
1150 mm |
| Número de palas |
4 unids/set |
| Modo de transmisión |
accionamiento directo |
| velocidad del motor |
710 rpm |
| potencia del motor |
1,5 kilovatios |
| Modo de arranque del motor |
inicio directo |
| Diámetro de la torre de agua |
2110 mm |
| Altura de la torre de agua |
2405 mm |
| Tamaño del tubo de entrada/salida |
100 mm/100 mm |
| Tamaño de tubería llena/tubería de drenaje |
25mm/25mm |
| Tamaño de llenado automático de agua |
20mm |
| Motor |
Tipo impermeable completamente cerrado |
| Admirador |
ABS |
| cuerpo de concha |
Estera de fibra de vidrio de alta calidad y síntesis de resina. |
| cuenca |
Estera de fibra de vidrio de alta calidad y síntesis de resina. |
| sistema de rociadores |
CLORURO DE POLIVINILO |
| película |
PVC, tipo retardante de llama |
| válvula de flotador |
CLORURO DE POLIVINILO |
| Sistema de entrada de aire |
CLORURO DE POLIVINILO |
19 trituradora
| Artículo |
Parámetros |
| Modelo |
TLG6032 |
| Cámara de trituración |
590*150 milímetros |
| Diámetro de rotación |
285 milímetros |
| Capacidad de aplastamiento |
120-400 kg/hora |
| cuchillo fijo |
2 piezas |
| cuchillo giratorio |
18 piezas |
| Material del cuchillo |
SKD-11 (material nacional/tecnología de Taiwán) |
| Fuerza |
20HP/15KW/380V/50HZ/3P |
| Velocidad |
520 rpm |
| Tamaño de malla |
10 milímetros |
| Dimensiones |
1250*1170*1350 milímetros |
| Peso |
850 kilogramos |
| Componentes |
famosa marca china |
¡Su mensaje debe tener entre 20 y 3.000 caracteres!
